开关电源对于并联均流常识详解-KIA MOS管

开关电源产物普遍操纵于产业主动化节制、兵工装备、科研装备、LED照明、工控装备、通信装备、电力装备、仪器仪表、医疗装备、半导体制冷制热、氛围污染器，电子冰箱，液晶显现器，LED灯具，通信装备，视听产物，安防监控，LED灯袋，电脑机箱，数码产物和仪器类等范畴。

经常利用几种均流手艺的任务道理

1、转变单位输入内阻法(斜率节制法、电压下垂式、输入特征斜率节制式)

完成体例：

·UO牢固，转变斜率

·斜率牢固，转变输入电压

(1)任务道理和特征曲线

开关电源并联均流手艺

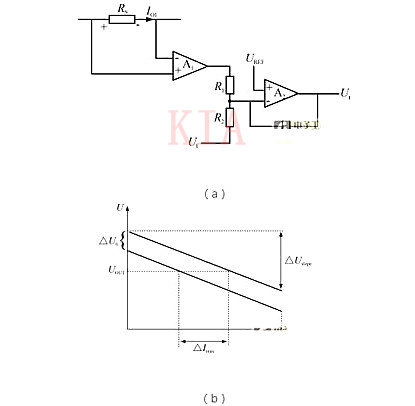

见图4(a)、(b)，图中△Imax=△UOImax/△Uslope，内阻RO=△UO/△IO当单位输入电流IO1增添时，IO1在电流检测电阻RS上的压降增添，导致A1输入电压增添，与单位电压反应旌旗灯号Uf叠加后送至A2反相输入端，经A2缩小后输入Ur变负，操纵这个Ur电压节制单位输入电流，从而完成均流。

由图4(b)能够看出：当典范值△UO=±0.1%，△Uslope=±2%，则△Imax=0.05Imax，即调剂精度为5%。这类调理精度对大大都调理体系来讲是能接管的。

(2)转变单位输入内阻法(斜率法)特色

·小电流时均流结果较差，这点可从公式

△Imax=0.05Imax看出。

·大电流时均流结果较好。

·对电压源来讲，内阻RO(斜率)应越小越好，可是这类均流体例操纵转变RO来完成均流，降落了电源输入的负载特征，即以就义电路的手艺目标来完成均流。

·跟着微处置器手艺的成长，这类体例很轻易完成程控，从而完成比拟抱负的均流节制特征。

2、主/从节制法(Master/Slave)

(1)任务框图

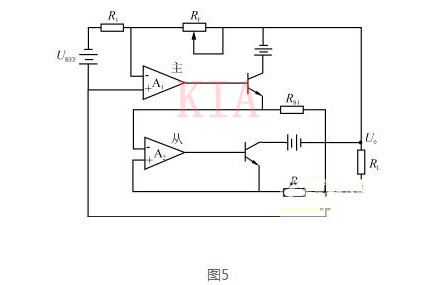

见图5，在这类任务体例下用n个单位，此中一个单位(主控单位)任务在电压源(CV)体例，其他n-1个单位任务于电流源(CC)体例，操纵来自输入电流的偏差电压△U来完成均流节制。

它现实上是由电压环(外环)和电流环(内环)构成电流节制型的双环节制，或说成是电压节制的电流源。

(2)首要特色

·一旦主控单位呈现毛病则全部体系瓦解。

·因为电压环任务频带宽，易受噪声搅扰。

·主/从单位间必须要有通信接洽，以是全部体系较庞杂。

·靠得住性取决于主模块，只能均流，不能构成冗余体系。

·合用于n个功率单位的体系。

3、内部电路节制法

(1)任务道理

每一个单位加一个输入电流检测电路来检测它的电流，发生的反应旌旗灯号调理每一个单位的电流，从而到达各单位间输入均流的目标。在这类环境下，每一个单位间应有大众总线。

(2)优错误谬误

·这类节制体例均流结果较好，可是每一个单位需附加一个电流节制电路，成为节制环路的一局部，需知足环路的整体请求，不然会降落单位的手艺目标及任务不变性，降落体系的静态呼应特征。

·因为每一个单位都须要一个节制电路，以是全部扩流体系连线较多。

4、均匀电流型主动负载均流法(主动均流)

(1)任务框图

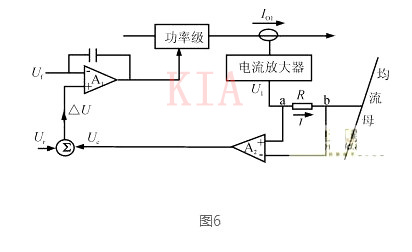

见图6，这类均流体例接纳一个窄带电流缩小器，输入端经由进程阻值为R的电阻连到均流母线上，n个单位接纳n个这类布局。

当输入到达均流时，电流缩小器输入电流I1为零，这时候IO1处于均流任务状况。反之，在电阻R上发生一个Uab，由这个电压节制A1，由A1再节制单位功率级输入电流，终究到达均流。

(2)特色

·均流结果较好，易完成精确均流。

·在详细利用中，如呈现均流母线短路或接在母线上的一个单位不任务时，母线电压降落，将使每一个单位输入电压下调，乃至到达上限，乃至形成毛病。并且当某一模块的电流回升至Iomax时，电流缩小器输入电流也到达极限值，同时导致别的单位输入电压主动降落。

·能够构成冗余体系，均流模块数实际上能够不限。

·错误谬误为了使体系在静态调理进程一直不变，凡是要限定最大调理规模，要将一切电压调理到电压捉拿规模之内。若是有一个模块均流线短路，则体系没法均流。单个模块限流也能够引发体系不不变。在大体系中，体系不变性与负载均流瞬态呼应的抵触很难处理。若是在图6中的R支路上串一只二极管，则构成所讲的最大电流主动均流法。

5、最大电流主动均流法(民主均流法，主动主/从节制法)

(1)任务道理

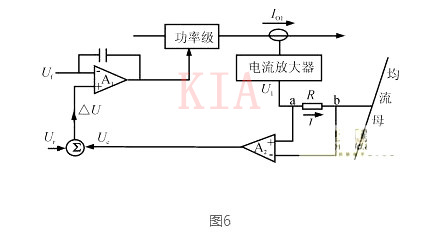

将图７所示均流框图中的电阻R用一个二极管取代，二极管正端接a，负端接b。如许只要当n个单位中输入电流最大的一个电流缩小器输入能力使二极管导通，从而影响均流母线电压，进而到达该单位均流调理感化。这类体例一次只要一个单位到场调理任务。

(2)特色

·在这类均流体例下，到场调理的单位由n个单位中的最大输入电流单位决议，一次只要这个最大输入电流单位任务，这个最大电流单位是随机的，以是有人把这类均流体例叫做“民主均流法”。 又因为一旦最大均流单位任务，它处于主控状况，别的单位则处于被控状况，是以又有人把这类体例叫做“主动主/从节制法”。

·因为二极管总有正向压降，因此主单位均流总有偏差，而从单位的均流结果是较好的。美国优尼则公司的UC3907集成均流节制芯片就任务在这类体例下。最大均流法的特色和均匀电流法的特色类似。

6、逼迫均流法

所谓逼迫均流，便是经由进程监控模块完成均流。完成体例首要有软件节制和硬件节制两种。

软件节制是经由进程软件计较，比拟模块电流，均匀电流，而后再调剂模块电压，使其电流与均匀电流相称。软件体例易于完成，均流精度高，但其瞬态呼应比拟差，调理时候长。

硬件节制体例道理如图7所示，取样电压Us与体系基准电压Ur比拟拟发生偏差电压Ue，该电压送至每一个模块，与模块电流比拟拟，调理模块参考电压，从而转变输入电压，调理输入电流，完成均流。如许，每一个模块都相称于电压节制的电流源。这类均流体例精度高，静态呼应好，可节制模块多，能够很便利的构成冗余体系。

逼迫均流依靠监控模块，若是监控模块生效，则没法均流，这一点利用时应注重。在逼迫均流中，每一个监控体系监控的模块数可达100个，参数设置好后(即便模块电压相差较大，如1伏或更大)不需任何调剂，均流精度高于2.5%，负载呼应快(在几百ms内)，无振荡景象。
