接纳电容降压电路是一种罕见的小电流电源电路，因为其具备体积小﹑本钱低﹑电流绝对恒定等长处，也常操纵于LED的驱动电路中。
图一为一个现实的接纳电容降压的LED驱动电路﹕
请注重，大局部操纵电路中不毗连压敏电阻或瞬变电压制制晶体管，倡议毗连上，因压敏电阻或瞬变电压制制晶体管能在电压渐变刹时(如雷电﹑大用电装备起动等 )有用地将渐变电流泄放，从而掩护二级关和别的晶体管，它们的呼合时候普通在微毫秒级 。
电容C1的感化为降压和限流﹕大师都晓得，电容的特征是通交换﹑隔直流，当电容毗连于交换电路中时，其容抗计较公式为﹕
XC = 1/2πf C
式中，XC 表现电容的容抗﹑f 表现输出交换电源的频次﹑C 表现降压电容的容量。
流过电容降压电路的电流计较公式为﹕
I = U/XC
式中 I 表现流过电容的电流﹑U 表现电源电压﹑XC 表现电容的容抗在220V﹑50Hz的交换电路中，当负载电压远远小于220V时，电流与电容的干系式为﹕
I = 69C
此中电容的单元为uF，电流的单元为mA
下表为在220V﹑50Hz的交换电路中，现实电流与现实丈量电流的比拟
电阻R1为泄放电阻，其感化为﹕当正弦波在最大峰值时辰被堵截时，电容C1上的残存电荷没法开释，会长久存在，在维修时若是人体打仗到C1的金属局部，有激烈的触电能够，而电阻R1的存在，能将残存的电荷泄放掉，从而保障人﹑机宁静。
泄放电阻的阻值与电容的巨细有关，一般电容的容量越大，残存的电荷就越多，泄放电阻就阻值就要选小些。经历数据以下表，供设计时参考﹕
D1 ~ D4的感化是整流，其感化是将交换电整流为脉动直流电压。
C2﹑C3的感化为滤波，其感化是将整流后的脉动直流电压滤波成安稳直流电压
压敏电阻( 或瞬变电压制制晶体管 )的感化是将输出电源中刹时的脉冲高压电压对地泄放掉，从而掩护LED不被刹时高压击穿。
LED串连的数目视其正向导通电压( Vf )而定，在220V AC电路中，最多能够到达80个摆布。
组件挑选﹕电容的耐压普通请求大于输出电源电压的峰值，在220V,50Hz的交换电路中时，能够挑选耐压为400伏以上的涤纶电容或纸介质电容。
D1~D4 能够挑选IN4007。滤波电容C2﹑C3的耐压按照负载电压而定，普通为负载电压的1.2倍。
其电容容量视负载电流的巨细而定。
以下电路图为别的情势的电容降压驱动电路，供设想时参考﹕
图二
在图二电路中，可控硅SCR及R3构成掩护电路，当流过LED的电流大于设定值时，SCR导通必然的角度，从而对电路电流停止分流，使LED任务于恒流状况，从而防止LED因刹时高压而破坏。
图三

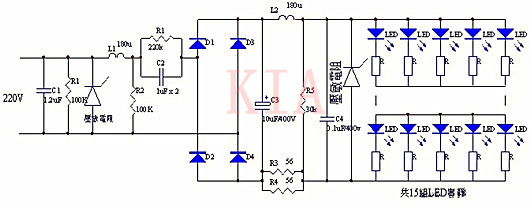

在图三电路中，C1﹑R1﹑压敏电阻﹑L1﹑R2构成电源低级滤波电路，能将输出刹时高压滤除，C2﹑R2构成降压电路，C3﹑C4﹑L2﹑及压敏电阻构成整流后的滤波电路。此电路接纳两重滤波电路，能有用地掩护LED不被刹时高压击穿破坏。

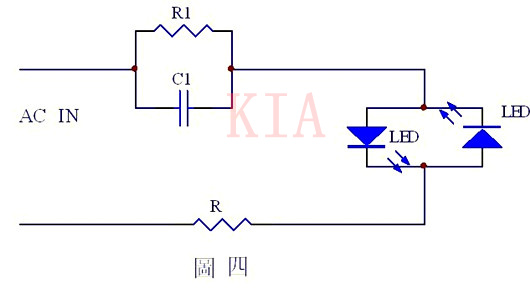

图四是一个最简略的电容降压操纵电路，电路中操纵两只反并联的LED对降压后的交换电压停止整流，能够普遍操纵于夜光灯﹑按钮唆使灯，请求不高的地位唆使灯等场所。
