MOS管就像开关。栅极(G)决议源极(S)到漏极(D)是通仍是不通。

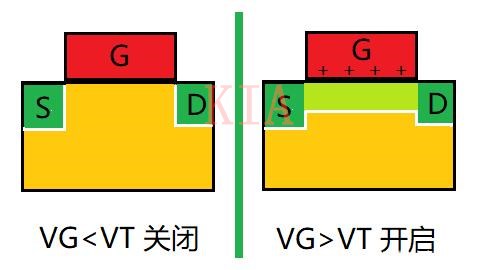

以NMOS为例，图1中绿色代表（N型）富电子地区，黄色代表（P型）富空穴地区。P型和N型交壤处会有一层耗尽层分开（也叫空间电荷区，如图中红色分界所示）。VT是开关的阈值，跨越阈值就开，低于阈值就开不了。
栅电压越大，上面感到出来的电子越多，构成的沟道越宽。栅与沟道之间有氧化层断绝。在源漏不电压时沟道宽窄是一样的，这很好懂得。
图1. 栅压发生沟道决议MOS管源漏之间通不通

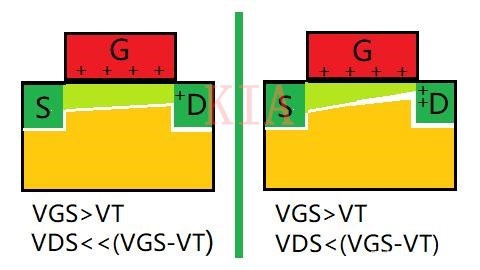

当漏极电压下降，栅极接近漏极的相对电压就小，是以沟道受其影响宽窄差别。由于电流是延续的，以是窄的处所电流密度大，这也好懂得，如图2所示。这是源泄电流IDS是随其电压VDS增大而线性增大的“线性区”。
图2. 沟道宽窄受两头电压影响（线性区）
要注重的是，这时候辰辰候栅极电压相对值并不下降，接近漏极沟道变窄的缘由，是栅极的影响力局部被漏极对消了。一局部本来能够栅吸收构成沟道的电子，就被漏极正电压拉曩昔了。
当漏极电压延续下降，若是跨越栅电压，构成沟道右侧不知足守旧前提而“夹断”。之以是呈现夹断点，是由于在这个点，栅极对电子的吸收力被漏极代替。这时候辰辰候候MOS管进入“饱和区”，电流很难延续随电压增大。
良多同窗懂得不了既然这时候辰辰候候沟道夹断了，不是应当停止了吗？为甚么还会延续有电流？
缘由是固然现实上沟道已“夹断”，但这个夹断点很软弱。为甚么说它软弱？由于夹断点前面撑持它的不是本来P型地区，而是电压下降更吸收电子的漏极及其空间电荷区。
是以电子突入空间电荷区，就相称于几近不反对的“准自在电子”疾速被漏极搜集。如图3所示。
图3. 沟道“夹而不时”（饱和区）
能够设想，跟着接近漏极的沟道愈来愈细，良多高速的电子冲过去，一局部挤过夹断点进入空间电荷区，而后被漏极正电场高速搜集（构成表示图中紫色电流）。

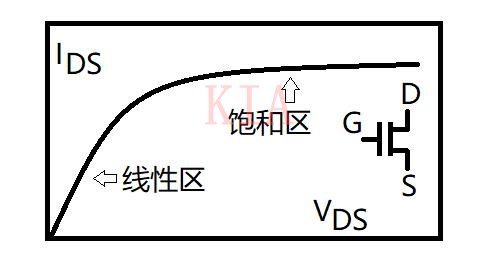

漏极电压越高，夹断点越撤退退却，构成电子越难穿梭，是以饱和区电流不再随电压增大而线性增大，究竟结果不是一切电子都能冲过夹断点。源泄电流电压曲线如图4所示。
图4. 电流电压曲线
用水枪比喻就很好懂得：在水管水流很急时，试图用薄片盖住是很难的，水流会呲过反对构成放射，喷口越细放射越急，如图5所示。是以“夹断”这个词轻易引发曲解，现实应当是“夹而不时”，电流只是被限定而非停止。
图5. 薄片很难盖住水枪放射
固然，若是漏极的电压延续回升，它的空间电荷区延续扩大达到源极，那末源极的电子就会不受沟道和栅压的节制，间接颠末空间电荷区高速达到漏极，这便是源漏间接穿通了，这时候辰辰候MOS管的开关功效也就取消了。
