OCL电路的构成及任务事理阐发-KIA MOS管
信息来历：本站 日期：2021-11-23

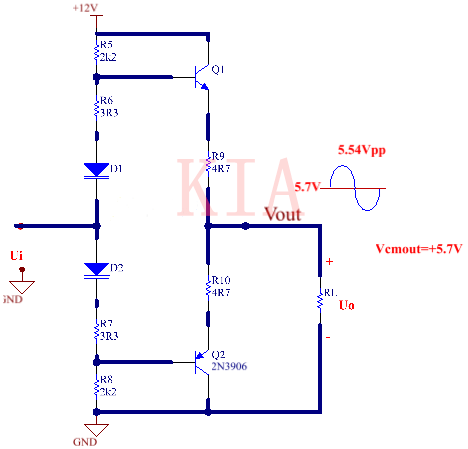

为了消弭根基OCL电路所发生交越失真，该当设置适合的静态任务点，使两只缩小晶体三极管均任务在临界导通或微导通状况。能够或许消弭交越失真的OCL电路如图1所示。
图（1）消弭交越失真的OCL电路
在上图中，静态时，从+12V颠末R5、R6、D1、D2、R7、R8到GND有一个直流电流，它在Q1和Q2管两个基极之间所发生的电压为Ub1b2=UR6+UD1+UD2+UR7，
使Ub1b2略大于Q1管发射结和Q2管发射结开启电压之和，从而使两尽管子均处于微导通态，即都有一个细小的基极电流，别离为Ib1和Ib2。调理R6和R7，能够使发射极静态电位Vout为0V，即输出电压Vo为0V。
当所加旌旗灯号Ui按正旋纪律变更时，由于二极管D1、D2的静态电阻很小，并且R6和R7的阻值也比拟小，是以能够以为Q1管基极电位的变更与Q2管基极电位的类似相称，即Ub1≈Ub2≈Ui。
也便是说，能够以为两管基极之间电位差根基是一个恒定值，两个基极的电位随Ui发生不异变更。
如许，当Ui》2.5V且逐步增大时Vbe1逐步变大，Q1的基极电流Ib1随之增大，发射极电流Ie1也必然增大，负载电阻RL上获得正标的目的的电流；与此同时，Ui的增大使Veb2减小，当减小到必然数值时，Q2管停止。
一样事理，当Vi《2.5v且逐步减小时， Veb2逐步增大，Q2的基极电流Ib2随之增大，发射极电流Ie2必然也会增大，负载电阻RL上获得负标的目的的电流；与此同时，Ui的减小，使Vbe1减小，当减小到必然数值时，Q1管停止。

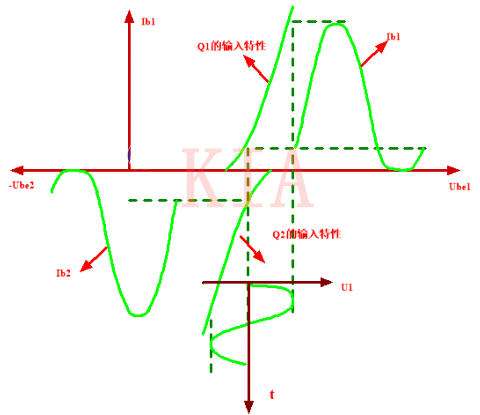

如许，即便Ui很小，总能保障最少有一个晶体三极管导通，是以消弭了交越失真。Q1和Q2管在Ui的感化下，其输出特征的中的图解阐发以下图所示：
图（1.1） 输出特征的中的图解阐发
Q1和Q2静态任务点以下，输出旌旗灯号越大到越小，到Q1停止，Ui无旌旗灯号，Q1又回到了静态任务点电流。
输出旌旗灯号越小到越大，到Q2停止，Ui很小的时辰（无旌旗灯号），Q2又回到了静态任务点电流。
综上所述，输出旌旗灯号的正半周首要是Q1管发射极驱动负载，负半周首要是Q2管发射极驱动负载，并且两管的导通时辰都比输出旌旗灯号的半个周期要长，即在输出电压很小的时辰，两尽管子同时导通，是以他们任务在甲乙类状况。
值得注重的是，若静态任务点平衡，比方R6、D1、D2、R7中的肆意一个元器件虚焊，
则从12V颠末R5、Q1管的发射结，R9R10，Q2的发射结到R8到GND构成一条通路，有较大的基极电流Ib1和Ib2流过，从而致使Q1和Q2有很大的集电极电流Ic1和Ic2，
且每尽管子的最大管压降VCE都约即是12V，以致于Q1和Q2管能够由于功耗过大而破坏。是以，R9和R10的感化就很是主要了，能够分管Q1Q2 的VCE的压降。
