驱动电路机能不好，轻则使GTR不能一般任务，重则致使GTR破坏。其特征是决议电流回升率和静态饱和压降巨细的首要身分之一。增添基极驱动电流使电流回升率增大，使GTR饱和压降下降，从而减小守旧耗损。
过大的驱动电流，使GTR饱和过深，加入饱和时候越长，对开关进程和减小关断耗损越倒霉。驱动电路是不是具备疾速掩护功效，是决议GTR在过电压或过电流后是不是破坏的关头身分之一。

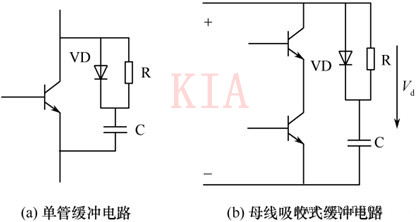

GTR的缓冲器常接纳阻容二极管RCD的接收收集
此处电阻R应选用电感量较小的电阻，电容C应选用低串连电阻、电感小且频次特征好的电容。

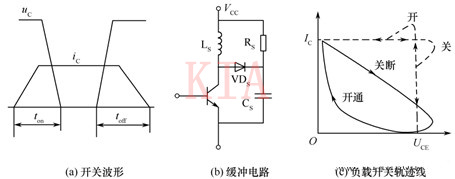

双极型功率晶体管的缓冲电路，未加缓冲电路时，在守旧和关断进程中的某一时辰，会呈现集电极电压uC和集电极电流iC同时到达最大值的环境。这时候刹时开关耗损也最大。
接纳守旧和关断缓冲电路，其负载线轨迹如图 (c)的实线所示。
缓冲电路以是可以或许减小开关器件的开关耗损，是因为把开关耗损由器件自身转移至缓冲电路内，按照这些被转移的能量若何处置，引出了两类缓冲电路：
一类是耗能式缓冲电路，即转移至缓冲器的开关耗损能量耗损在电阻上，这类电路简略，但效力低；
另外一类是馈能式缓冲电路，行将转移至缓冲器的开关耗损能量以恰当的体例再供给给负载或回馈给供电电源，这类电路效力高但电路庞杂。
(1) 过电流、短路掩护
因为GTR存在二次击穿等题目，因为二次击穿很快，远远小于疾速熔断器的熔断时候，是以诸如疾速熔断器之类的过电流掩护体例对GTR类电子装备来讲是无用的。 GTR的过电流掩护要依靠于驱动和特别的掩护电路。
① 电压状况辨认掩护

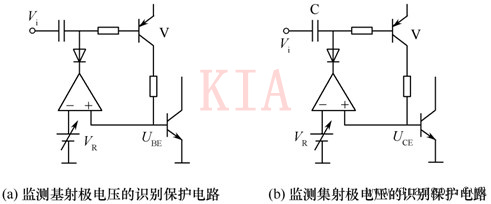

当GTR处于过载或短路毛病状况时,跟着集电极电流的急剧增添,其基射极电压和集射极电压均产生响应变更,可操纵这一特色对GTR停止过载和短路掩护。
② 桥臂互锁掩护
逆变器运转时，能够产生桥臂短路毛病，形成器件破坏。只要确认统一桥臂的一个GTR关断后，另外一个GTR才能导通。如许能防止两管同时导通，防止桥臂短路。
GTR的热容量极小，过电流才能很低，请求毛病检测、旌旗灯号传递及掩护举措能刹时实现，要在微秒级的时候内将电流限定在过载才能的限制之内。
(2) 欠饱和过饱和掩护
GTR的二次击穿多因为GTR任务于过饱和状况引发的，而过基极驱动引发的过饱和又使GTR的存储时候不用要地加长，间接影响着GTR的开关频次，以是GTR的过饱和及欠饱和掩护对它的宁静靠得住任务有着极为首要的感化。
凡是欠饱和掩护可按照被驱动GTR的基射极电压降的凹凸来主动调理基极驱动电流的巨细，构成准饱和基极驱动器来实现。
