在电路设想中，最罕见的稳压器件为二极管，而非三极管，但现实上三极管也是具有稳压感化的，在本文将为大师先容对于稳压三极管电路的任务阐发，经由过程浅近易懂的体例来赞助大师懂得。

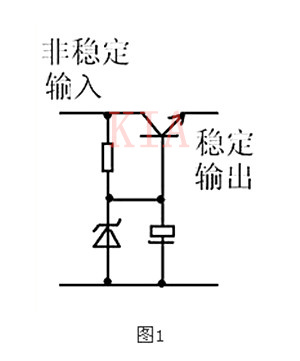

图1是一个牢固稳压电路
电阻感化1是向三极管供给偏置电流，使三极管导通。2是向稳压管供给任务电流，稳压管接在基极上。
以是基极的电压被稳压管不变了。又由于三极管基极与射极之间是一个二极管，而二极管导通时两头电压是不变的0.7V（以硅管算）。
以是此电路输入电压即是稳压管不变值减0.7V。电容的感化与稳压有关，可是在这类稳压电路中常常“趁便”用它。
其感化是与三极管组成“电子滤波”电路，操纵三极管的缩小感化，在输入端获得扩展了hFE（三极管缩小倍数）倍的滤波成果，这是接在输入真个滤波电容没法比拟的。右图的电容也是此感化。

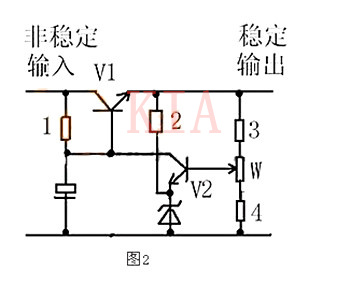

图2是一个输入可调的串连调剂稳压电路
三极管V1叫调剂管，起到调剂输入电压感化。V2叫比拟缩小管。起到把取样旌旗灯号与基准电压停止比拟并缩小后节制调剂管的感化。
电阻1感化是向三极管V1供给偏置电流，使三极管导通。电阻1另外一个感化是向V2供给工电源。电阻2向稳压管供给任务电流。电阻3.4及W组成取样电路。稳压管给V2供给基准电压。
此电路任务道理以下：
设因负载变更或输入电压动摇或别的缘由使输入电压降低---------经取样电路取样，
V2基极电压也降低---------V2基极电流加大------V2集电极电流加大--------V2集电极电压即V1基极电压降落----------V1射极即输入电压降落------成果便是输入电压现实并不降低。
同理，输入电压也不会降落。只能是一个不变值。调剂W可调高或调低输入电压。
