MOS管手工焊机任务道理具体阐发-KIA MOS管
信息来历：本站 日期：2021-11-19
MOS管手工焊机它由底板，上板，中板三局部组成。
交换电输出后，颠末整流桥停止一次整流，颠末电容停止滤波，以后底板的这个直流电达到上板的逆变管和中板的变压器停止逆变和降压，最初再颠末中板的快规复二极管停止二次整流，变成合适焊接须要的70伏摆布的直流电输出。
以上是主回路局部的任务流程，另外焊机中另有一个辅电电路和节制电路。从底板给辅电板一个电压，颠末辅电电路发生一个24伏直流电，给节制板供电。若有24伏辅电，则焊机的电源唆使灯会亮或数显表有显现。
节制板下面有3525和3140两个芯片。3525担任脉宽输出，3140担任电流，电压反应。3525的节制旌旗灯号颠末两组z24,9z24,给驱动板以驱动旌旗灯号，驱动逆变管的守旧与关断。
要点讲授
焊机常坏的处所有：1底板；2上板的辅电局部，便是24v电不一般；3节制局部，便是z24,9z24处不直流14v输出；4驱动局部；5中板。
底板道理讲授
修焊机时有几个关头点电压必然要注重丈量，它们别离是底板到上板的电压（220v焊机的底板电压为直流310伏，380v焊机的底板电压是550伏）；辅电的24伏；节制板上z24,9z24处的14伏；四组驱动电压；空载电压。
经由过程丈量这几个电压来判定焊机的毛病规模。若是你会丈量这几个电压，那末你对焊机维修根基就入门了。
底板下面元件有起动电阻，24伏继电器，整流桥，电解电容。为了论述上的便利，咱们在这里把船型开关和电源输出线也划究竟板局部。

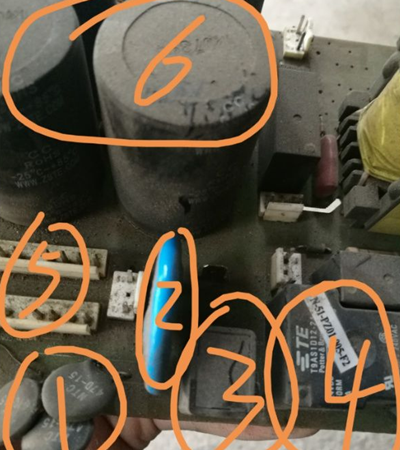

图片中1是起动电阻，2是压敏电阻，3是消磁电阻，4是主继电器，5是整流桥插座，6是电解电容。
底板局部电路走势挨次顺次是：电源线到船型开关，到启动电阻和继电器，到整流桥，最初到达滤波电容。这几个元件毛病率都很高。
若底板到上板不直流310伏或550伏电压，则焊机底板有题目，此时咱们起首应丈量内部的交换电有不进入底板。电解电容表面上若是不炸开，则它根基上便是好的。
但也有个体环境下它是断路或短路的。摇一摇电容，若是外面有工具晃悠，则它已坏了。把万用表打到二极管档，在肯定电容不存电的环境下，咱们把表笔放到电容两头，数值会从几百一向增大到无限大，这申明电容充放电一般，是好的。
几个起动电阻阻值很小，能够间接丈量。这里重点要讲的是24伏继电器。继电器相称于一个受电压控制的开关。它由线圈和触点两局部组成。

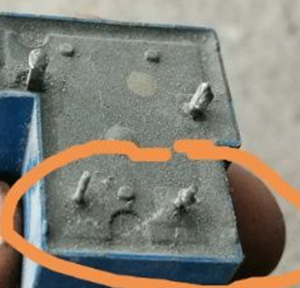

如上图所示，所圈住的两点是线圈，剩下两点是触点。不通电时，两个触点是断开的，一旦在线圈两头通上一个24伏的直流电，则继电器的两个触点就会吸合导通。
这个直流24伏是由辅电供给的，继电器一旦任务，电就不颠末起动电阻了。这是由于在电路中继电器和起动电阻是并联的，但继电器线圈纵贯后的阻值小于启动电阻。
24伏继电器一旦不正常，电就只能流经启动电阻，时候一长，消磁电阻就会发烫，310伏电就会消逝。
