温度对缩小电路静态任务点有甚么影响？-KIA MOS管
信息来历：本站 日期：2021-11-19
静态任务点是指三极管缩小电路中，三极管静态任务点便是交换输入旌旗灯号为零时，电路处于直流任务状况，这些电流、电压的数值可用BJT特征曲线上一个肯定的点表现，该点习气上称为静态任务点Q 。
设置静态任务点的目标便是要保障在被缩小的交换旌旗灯号插手电路时，不管是正半周仍是负半周都能知足发射结正向偏置，集电结反向偏置的三极管缩小状况。
能够经由过程转变电路参数来转变静态任务点，这就能够设置静态任务点。
若静态任务点设置的分歧适，在对交换旌旗灯号缩小时便能够会呈现饱和失真（静态任务点偏高）或停止失真（静态任务点偏低）。 所谓静态任务点，是指当缩小电路处于静态时，电路所处的任务状况。

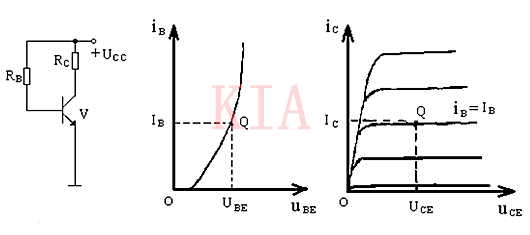

在Ic/Uce 图上表现为一个点，即当肯定的Vcc、Rb、Rc和晶体管状况下产生的电路任务状况。当此中一项转变时引发Ib变更而引发Q点沿着直流负载线上下挪动。
静态
当缩小电路不输入旌旗灯号时的任务状况，由于Vcc、Rb、Rc、和晶体管不变，以是电路中各参数都是不变的。这便是静态。
静态任务点的感化
1） 肯定缩小电路的电压和电流的静态值。
2） 拔取适合的静态任务点能够避免电路产生非线性失真。保障有较好的缩小结果。
缩小电路的多项首要手艺目标与静态任务点的地位紧密亲密相干，若是静态任务点不不变，则缩小电路的某些机能也将产生变更，是以，坚持静态任务点的不变，是一个非常首要的题目。为了保障缩小电路的不变任务，必须有适合的、不变的静态任务点。
可是，温度的变更严峻影响静态任务点。对后面的电路（根基共射缩小电路）而言，静态任务点由β和ICEO决议，这些参数随温度而变更，温度对静态任务点的影响首要表现在这一方面。
在单电源供电的根基共射缩小电路中，当电源电压UCC和极基偏置电阻RB肯定后，基极偏置电流IBQ=(UCC-UBE)/RB也牢固了。

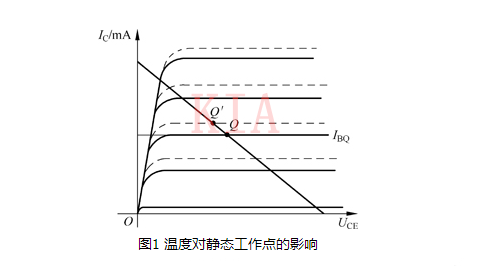

但在温度变更的影响下，静态任务点Q将会随之挪动。由于温度降低时，晶体管的参数ICBO、ICEO、β均增大，输入特征曲线向上平移，静态任务点沿负载线上移，最初均集合反应在IC的增大上，如图1所示虚线所示。

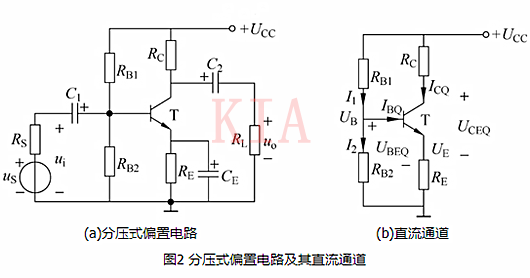

任务点由本来的Q点挪动到Q’点。为了处理这个题目能够接纳不变静态任务点的分压式偏置电路。如图2所示。
