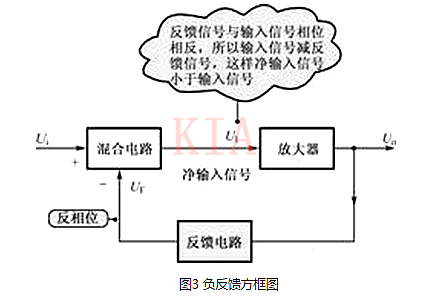

如图所示是负反应方框图，当反应旌旗灯号UF相位和输出旌旗灯号Ui的相位相反时，它们夹杂的成果是相减，成果净输出缩小器的旌旗灯号UI比输出旌旗灯号Ui要小，使缩小器的输出旌旗灯号Uo减小，引发缩小器电路这类反应进程的电路称为负反应电路。
负反应的成果使净输出缩小器的旌旗灯号变小，缩小器的输出旌旗灯号减小，这等效成缩小器的增益在插手负反应电路以后减小了。
当负反应电路形成的净输出旌旗灯号愈小，即负反应量愈大，负反应缩小器的增益愈小，反之负反应量愈小，负反应缩小器的增益愈大。
对负反应来讲，按照反应旌旗灯号在输出端采样体例和在输出回路中乞降情势的差别，共有四种组态，它们别离是：电压串连负反应，电压并联负反应，电流串连负反应和电流并联负反应。
1、 电压串连负反应
电路以下图所示。
（1） 用刹时极性法判定正负反应。
丨Ud丨=丨Ui丨-丨Uf丨。按照刹时极性法，可知Ui和Uf同极性，是以丨Ud丨<丨Ui丨，该电路是负反应。
（2） 由输出端判定电压或电流反应。当Uo=0时，反应旌旗灯号Uf=0，为电压反应。
（3） 由输出端判定串连或并联反应。反应旌旗灯号与输出旌旗灯号接在运放的差别端，为串连反应。
综上所述，该缩小电路的反应范例为：电压串连负反应。
2.电压并联负反应
电路以下图所示。
（1） 用刹时极性法判定正负反应。
丨Ii"丨=丨Ii-If丨，按照刹时极性法，可判定在输出端插手正旌旗灯号，电流Ii、If、Ii"的现实流向和图中标注的不异，是以丨Ii"丨<丨Ii丨，该电路是负反应。
（2）由输出端判定电压或电流反应。当Uo=0时，反应旌旗灯号If=0，为电压反应。
（3） 由输出端判定串连或并联反应。反应旌旗灯号与输出旌旗灯号接在运放的统一端，故为并联反应。
综上所述，该缩小电路的反应范例为：电压并联负反应。
3、 电流串连负反应
电路以下图所示。
（1）用刹时极性法判定正负反应：负反应
（2）由输出端判定电压电流反应：电流反应
（3）由输出端判定串、并联反应：串连反应
综上所述，该缩小电路的反应范例为：电流串连负反应。
4、 电流并联负反应
电路以下图所示。
（1）用刹时极性法判定正负反应：负反应
（2）由输出端判定电压电流反应：电流反应
（3）由输出端判定串、并联反应：并联反应
综上所述，该缩小电路的反应范例为：电流并联负反应。
