按捺电源模块中的电磁搅扰对策分享-KIA MOS管

电磁搅扰的界说

电磁搅扰（ElectroMagneticInterference，简称EMI）是指任何在传导或电磁场伴跟着电压、电流的感化而发生会下降某个装配、装备或体系的机能，或能够对生物或物资发生不良影响之电磁景象。

电磁搅扰的发生

骚扰源、敏感装备与耦合路子并称电磁搅扰三因素。对开关电源模块来说，噪声的发生在于电流或电压的急剧变更，即di/dt或dv/dt很大，是以高功率和高频次运作的器件都是EMI噪声的来历。

具体来说，其来历首要有：

(1)外界耦合的搅扰(首要在输入端和输入端发生);

(2)开关管;

(3)变压器;

(4)二极管;

(5)储能电感;

(6)PCB板规划和走线分歧理从而发生的回路搅扰。

按捺电磁搅扰的对策

人们老是想方想法地将电磁搅扰三因素当中的一个去掉：屏障掉骚扰源、断绝开敏感装备或堵截耦合路子。从能量的角度来说，电磁搅扰是一种能量，没法不让它发生，只要用必然的体例去减小其对体系的搅扰。

可用到的体例可分为两大类：一种是让能量泄放掉;别的一种是把能量给挡在内部。能够说一种体例是减小其发生的幅度，别的一种则堵截其传布路子。

上面针对具体的方面逐一阐发：

1、外界搅扰的耦合(输入端和输入端)

(1)输入端

输入端是全部电源的进口处，电源内部的噪声也可由此传布到内部，对外界构成搅扰。凡是接纳的战略是在输入加X电容、Y电容、差模电感和共模电感对噪声和搅扰停止过滤。

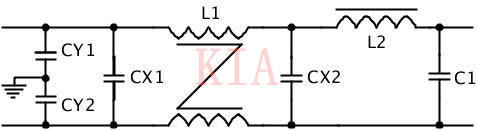

图1便是一种比拟罕见的EMI滤波电路。

图1 EMI滤波电路

此中L1、CY1和CY2构成的滤波电路能够按捺电源线上存在的共模搅扰旌旗灯号。

当有共模搅扰电流流经线圈时，因为共模电流的同向性，会在线圈内发生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，发生较强的阻尼结果，以此衰减共模搅扰。

差模电感L2和X电容，构成的低通滤波可按捺电源线上的差模搅扰。

(2)输入端

对输入，出格是有长输入引线的环境，电源模块跟体系搭配后，电源内部一些噪声搅扰就能够由输入线而耦合到外界，搅扰其余用电装备。

对此，最好的体例是同对输入真个搅扰一样去加一些共模滤波和差模滤波。别的，还能够在输入线串套磁珠环;接纳双绞线或是屏障线，以到达按捺EMI搅扰的目标。

2、开关管

在电源模块的任务进程中，因为开关管结电容的存在，开关管在疾速开关的时辰就会发生毛刺和尖峰，如许就会有一些通报或发射出来。别的开关管的结电容和变压器的绕组漏感也有能够发生谐振而收回搅扰。

对此可接纳的对策有：

(1)开关管D极和G极串加磁珠环，如许即是加了一个小电感，减小开关管的电流变更率，从而到达减小尖峰的目标。

(2)在开关管处加缓冲电路或接纳软开关手艺，减小开关管在疾速任务时的尖峰，使其电压或电流能迟缓回升。

(3)减小开关管与周边组件的压差，那末开关管的结电容可充电的水平会获得必然的下降。

(4)增大开关管的G极驱动电阻。

3、变压器

变压器是电源模块的储能组件，在能量的充放进程中，就能够会发生噪声搅扰。漏感能够与电路中的散布电容构成振荡回路，使电路发生高频振荡并向外辐射电磁能量，构成电磁搅扰。

一次绕组与二次绕组之间的电位差也会发生高频变更，经由进程寄生电容的耦合，从而发生了在一次侧与二次侧之间活动的共模传导EMI电流搅扰。

对此可接纳的对策有：

(1)变压器加屏障。

屏障可分为电屏障与磁屏障，电屏障首要的感化是将低级来的搅扰旌旗灯号与次级断绝开来。

可在初、次级之间包一层铜箔(内屏障)，但头尾不能短路，铜箔要接地，如许在低级绕组与铜箔之间构成电容，共模传导干与旌旗灯号经由进程电容--铜箔--接地构成回路，不能进入次级绕组从而起到电屏障的感化。

磁屏障则在变压器内部线包包首尾相连的铜箔(外屏障)。铜箔是良导体，高频交变漏磁通穿过铜箔的时辰会发生涡流，而涡流发生的磁场标的目的恰好与漏磁通的标的目的相反，局部漏磁通就能够被对消。

(2)接纳三明治绕法，能够削减低级耦合至变压器磁芯的高频搅扰。因为低级阔别磁芯，次级电压低，故引发的高频搅扰小。

(3)下降任务频次，减缓能量的疾速充放。

(4)一次侧和二次侧的靠得住断绝，一次侧和二次侧之间的地接Y电容。

(5)尽能够减小变压器的漏感，改良电路的散布参数，能在必然水平减小搅扰。

4、二极管

二极管在疾速停止与导通的进程中会有尖峰的发生，出格是整流二极管，其在反向规复进程中，电路的寄生电感、电容会发生高频振荡，发生电磁搅扰。

对此可接纳的对策有：

(1)加RC接收电路，让二极管的能量能陡峭的泄放。

(2)在其阴极管脚套一个磁珠环，使其电流不可渐变以减小尖峰。

5、储能电感

(1)近似于变压器，可对其加屏障。

(2)调剂其参数，防止与回路的电容发生振荡。

6、PCB板的规划和走线

精确的说，PCB是上述搅扰源的耦合通道，PCB的黑白，间接对应着对上述EMI源按捺的黑白。同时PCB板上器件的规划和布线的分歧理城市构成EMI搅扰。

对此可接纳的对策有：

(1)削减搅扰的最有用体例便是减小各个电流回路的面积(磁场搅扰)和带电导体的面积及长度(电场搅扰)。

(2)电路中的不不异的地线出格是摹拟地和数字地要分隔。

(3)PCB的电源线和地线尽能够宽，以减小线阻抗，从而减小大众阻抗引发的搅扰噪声。

(4)对传输旌旗灯号的线路必然要斟酌阻抗婚配。

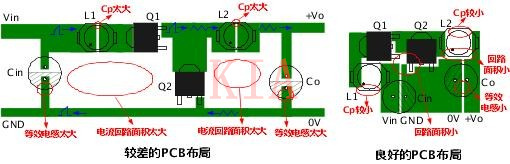

图2 两种PCB规划对照

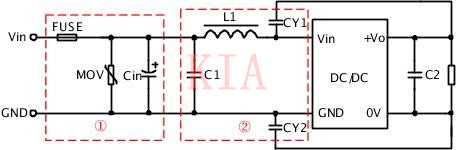

对体积较小的DC-DC电源模块，凡是的做法是经由进程搭建核心电路来完成电磁搅扰的按捺，以保障利用体系的靠得住性。EMC保举电路如图2所示，此中①局部用于EMS测试，②局部用于EMI滤波。

图3 DC-DC电源模块EMC保举电路
