1、布局

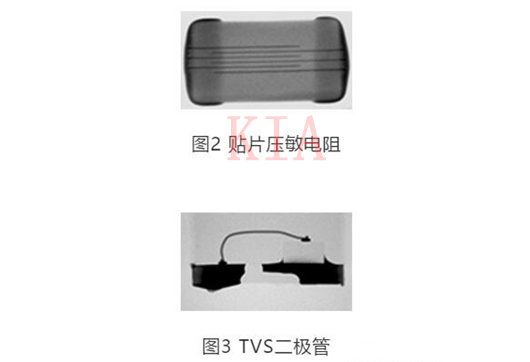

贴片压敏电阻是首要以氧化锌为根本的陶瓷半导体产物。首要接纳下图所示的积层布局，经由过程积层张数、层间的调剂，能够节制击穿电压、静电容量。
而TVS二极管是P型半导体和N型半导体连系而组成的，是硅基ESD防护器件。在二极管中，也有利用Au丝等的环境。

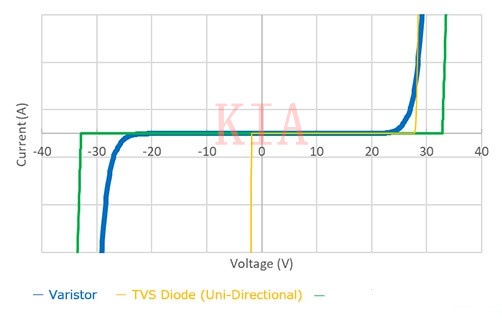

2、I-V曲线
贴片压敏电阻和TVS二极管的电阻值会随施加电压的变更而转变。贴片压敏电阻能够停止双向静电掩护。
TVS二极管之前大多是无标的目的性的，但比来双向的TVS二极管也增添了。可是，因为存在因标的目的性差别而差别的环境，以是须要注重。
3、对施加过电压的反映速率
从盘型压敏电阻等早期的压敏电阻时的影象中，压敏电阻的反映速率慢，常常听到如许的话。

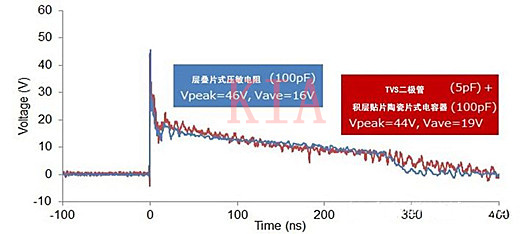

可是，以下图所示，贴片压敏电阻和TVS二极管对施加过电压的反映速率一样。施加IEC61000-4-2 HBM +8kV后，在1ns之内到达峰值，400ns后施加在掩护部件上的电压值几近为0。
4、静电容量
压敏电阻和TVS二极管的静电容量幅度大不不异。因为贴片压敏电阻接纳积层布局，以是能够经由过程增添外部电极的层数，增添静电容量。

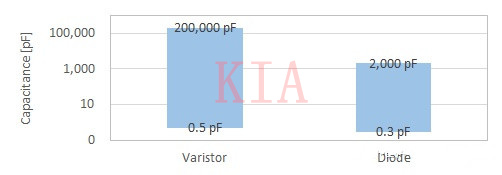

用EIA0805以下的尺寸停止比拟时，以下图所示，静电容量的最大值有近100倍的差异。是以，在必须并联放入MLCC的线路中，也有能够用单个贴片压敏电阻应答的环境。
5、其余特征

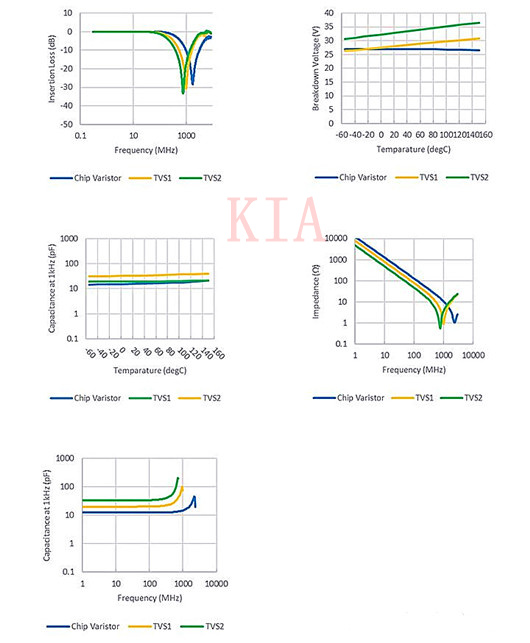

其余的温度特征和拔出消耗等，固然贴片压敏电阻和TVS二极管有一些差别，但在用不异规格比拟时举措不异。因为在各数据表中记录了它们各自的举措，以是能够与TVS二极管停止比拟。
