光耦合器电路设想详解-KIA MOS管
信息来历：本站 日期：2021-11-15

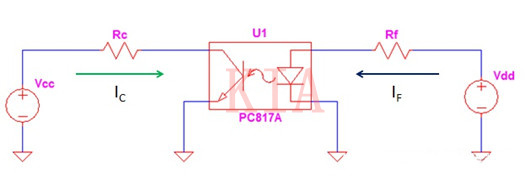

电流传输比或仅CTR是集电极与正向电流之比，以百分比表现。
集电极电流是将流到光耦合器晶体管侧的集电极的电流。另外一方面，正向电流是流到光耦合器二极管侧的电流。
根基上，二极管侧经由过程器件电流传输比链接到晶体管侧。除这些信息以外，光耦合器电路的设想就像设想通俗电路一样，此中利用的是KVL，KCL，欧姆定律等。
1.挑选电路布局
不要使电路庞杂化。整机数越少，两种体例越好。第一个缘由固然是本钱较低。另外一个缘由是，整机越少，总毛病率越低，电路靠得住性也越高。

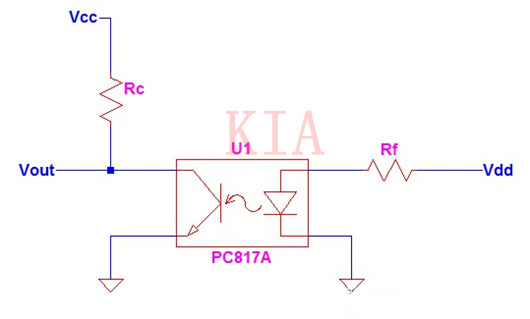

假设只想将旌旗灯号从低级侧节制器传输到次级节制器，则电路必须以下所示。

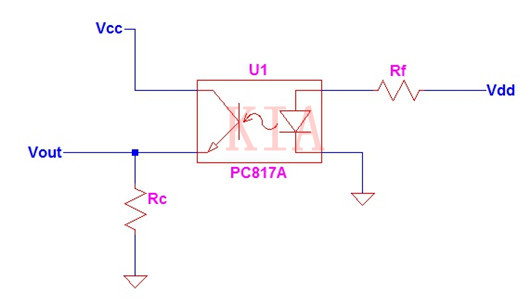

下面的电路设置装备摆设是一个逆变器。若是须要同相旌旗灯号，能够利用以下布局。
若是要使晶体管饱和，则第一电路凡是是反相电路。可是，若是将电路偏置为在线性地区内任务，则Vout节点处的电压会高于零。
第二电路是同相设置装备摆设，可与BJT的大众集电极设置装备摆设等量齐观。可是因为存在基极电流，BJT共集电极比该电路更庞杂。
光耦合器电路设想的下一步是挑选一个光耦合器部件。如许做时，必须斟酌的利用法式。若是的利用法式是互换机，则必须挑选具备更高最低CTR的装备。
若是的利用是线性的，则能够斟酌利用点击率规模窄的利用。慎密的点击率将对应较小的变更。
光耦合器电路设想的下一步是挑选一个光耦合器部件。如许做时，必须斟酌的利用法式。若是的利用法式是互换机，则必须挑选具备更高最低CTR的装备。
若是的利用是线性的，则能够斟酌利用点击率规模窄的利用。慎密的点击率将对应较小的变更。

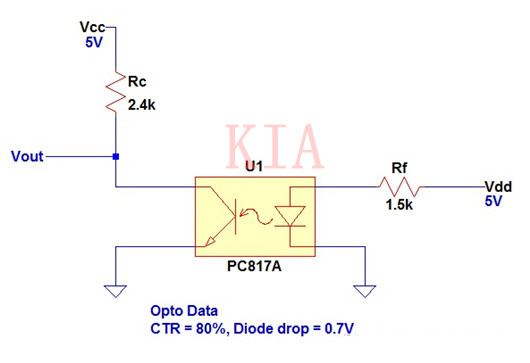

能够将以上电路设置装备摆设为在线性或饱和地区任务。抱负环境下，在饱和状况下，Vout节点为零，而在线性上高于零但低于Vcc。当二极管侧无偏压时，Vout的电平与Vcc完整不异。
是以，若是将电路设想为开关，则抱负环境下，光耦合器导通时必须假设VCE或Vout为零。若是利用法式是线性的，则必须在Vout节点中界说要在设想中利用的特定级别。
