大局部运放电路，从电路简练和旌旗灯号精度考虑，多接纳±15V典范供电电源。
少局部运放电路，系接纳单电源供电，那末当供电电源有（单、双）差别时，若何挑选运放芯片，和可否互为代换，是一个须要注重的题目。
合用于双电源供电的芯片型号有：LF353，LF347；TL072，TL074；TL082，TL084等。
从器件材料上能够看到其电源电压规模±3V~±18V；供电引脚标注VCC+、VCC-，或Vcc、VEE，或V+、V-等（意为需正、负两组供电电源）。
合用于单电源供电的典范芯片型号有：LM358，LM324等。从器件材料上能够看到其电源电压规模3V~32V（±1.5V~±16V）；供电引脚标注Vcc、GND。
从供电引脚的标注上，能够辨别芯片的供电范例。
运放芯片接纳单仍是双电源供电，和外部布局设想是相干的。
（1）双电源供电的芯片，仅适合做为线性缩小器利用，其静态规模在双电源供电时表现良好，单电源供电时能够会不尽人意。
做为比拟器利用，在单电源供电时，因外部电气布局所限，其输入上限电平不到能0V，如输入低电平不能至0V四周，（15V电源供电时）输入最低电平仍高达6~8V。
这使得输入高、低电平的边界变得恍惚，有能够使后级逻辑电路判定失误，构成传输毛病。
（2）特地据此开辟的单电源供电芯片，则在电路布局上填补了这个错误谬误，如LM324芯片，在单电源供电作为比拟器利用时，其输入低电平能到达靠近地电平0V。做为比拟器利用时表现更加超卓。
别的，因制作工艺水平的进步，特别是公用比拟器芯片的开辟，在合用比拟器的处所，常常已很少接纳运算缩小器来替换了。
公用单电源供电的运放芯片，在双电源利用（任务于线性缩小区）时，同双电源供电芯片的机能是一样的。
能够得出论断：
（1）单电源供电运放芯片（多用通用型运放），顺应于单、双电源供电，乃至在某些水平上，可做为比拟器利用，其代换性较好。电路无带宽请求时能够代换双电源供电芯片。
（2）双电源芯片，在单电源供电时，可否与别的芯片交换，须要筹议和考虑，在必然前提下能够代换，交换性较差。
如做为缩小器利用（且旌旗灯号正负幅度不太大时），能够代换单电源芯片；但做为比拟器利用，特别是对输入低电平幅度有请求时，就不宜代换利用了。
单电源传输线性旌旗灯号时，为了完全缩小交变旌旗灯号而不致发生输入失真，凡是将同相端用分压电路预置1/2Vcc电位，如图所示。

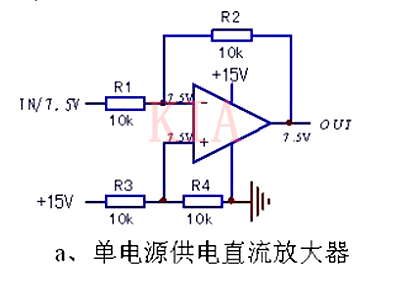

图 同相输入端预加1/2Vcc偏置电压的直流缩小器
图电路，和ABB变频器前流检测前置电路近似，运放芯片接纳单电源供电（同LM324机能靠近）芯片，在同相输入端预加1/2Vcc偏置电压（构成一个旌旗灯号虚地），电路的静态输入和输入电压俱为7.5V（零电流旌旗灯号）。

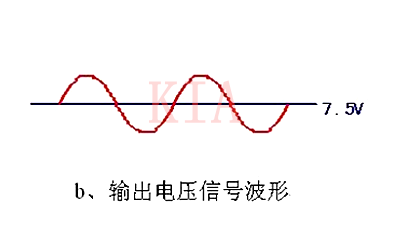

一般运转中，输入旌旗灯号因此7.5V为零基准的幅度变更的正弦波旌旗灯号（旌旗灯号的直流成分仍为7.5V）。
这类电路毛病遇有运放芯片破坏时，宜（或尽可能）用单电源供电芯片代换，但小旌旗灯号电路临时用双电源芯片应急代换，也能一般任务。
