回路电流法的实质是KVL。被挑选的自力回路时是网孔时，即为网孔电流法。KVL是指回路中所有元件的电压之和为零。
比拟轻易犯错的有两点：一是漏掉元件，出格是电流源的电压轻易被漏掉；二是列规范情势方程时，须要判定互阻的正负。

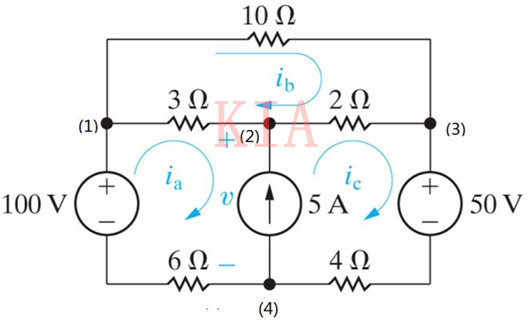

例：列写图1所示电路网孔电流方程。
阐发：图中3个网孔，网孔a、c之间的大众歧路是5A电流源歧路，别离对这两个网孔列KVL时，5A电流源上的电压v需作为变量引入。由于引入新变量，还需增添赞助方程：
现对网孔列规范情势方程以下：
网孔a的自阻（6+3）欧，网孔a、b之间的互阻-3欧，网孔a、c之间不互阻。网孔a中沿网孔电流标的目的，电源引发的电压升为100-v。以是网孔a的方程：
以上4个方程，可联立求解。

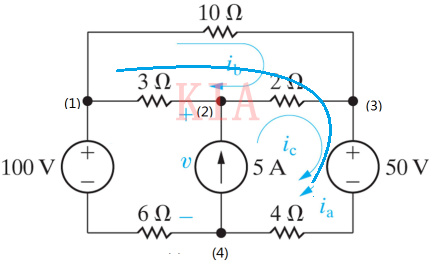

此题若是不求电流源电压且能够自行挑选回路，挑选图2所示自力回路计较会比拟简略。此中5A电流源歧路只要网孔c流过，以是：
明显，后者只请求解两个方程，而前一种体例须请求解4个方程。
综上：回路电流法利用时，需注重电流源两头电压不能漏掉，若是请求计较电流源电压，能够经由过程挑选恰当的回路，使得电流源地点歧路只要一个回路电流流过，则该回路电流就被肯定为电流源电流，由此能够削减方程数目。
