【功率金属氧化物半导体场效应晶体管】MOSFET范畴是甚么？
信息来历：本站 日期：2017-07-13

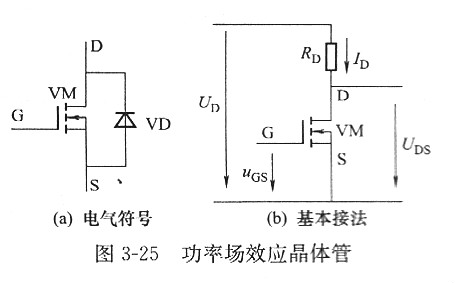

Power MOSFET全称为功率金属-氧化物-半导体场效应晶体管。其电气标记及底子接法如图3-25所示。
PowerMOSFET有三个极，即源极(S)、漏极(D)和栅极(G)。节制旌旗灯号“GS加于栅极和源极之间，修改UGS的巨细，便可修改漏极电流ID的巨细。因为栅—源极之间的阻抗非常大，因此节制电流能够或许极小，的确为0，以是驱动功率很小。
器件内寄生有反向二极管，它在变频器电路中起续流保护感化。
①最大漏极电流IDM 是许可持续运行的最大漏极电流。
②击穿电压uDs 是指漏极与源极之间的击穿电压，也便是指管子在停止状况下，漏极与源极之间的最大保持电压。
③阈值电压UGS 是能够使MOSFET管子导通的最低栅极电压。该电压为2- 6V。理论利用时，栅极驱动电压应为(1.5-2.5)Ucs，即15v摆布。
④导通电阻RON是MOSFET管子导通时，漏极与源极之间的电阻值。RON抉择了管子的通态消耗。导通电阻RCN有正温度系数，即电流越大，RON的值也因附加发烧而自行增大。因此它对电流的增添有遏止感化。这在器件并联利用时有主动均衡电流的结果。
⑤开关频次 MOSFET的开关速率和任务频次要比GTR高1-2个数目级。通俗MOSFET的开关时候为几微秒至几十微秒，最高频次可达50kHz以上。
