开关电源中场效应管的感化图解-KIA MOS管
信息来历：本站 日期：2021-11-09
所谓开关电源，简略点讲便是能开关的电源，而在电源里起开关感化便是靠这个场效应管完成的，场效应管是个能节制守旧和关断的器件。
场效应管便是一个开关的感化，比方N沟道的场效应管，给栅极加上电压能够来节制其余两级的导通，若栅极断电，那末那两级将停止。
开关电源中场效应管的感化是做电子开关利用，它是一种电压节制的电子元器件。

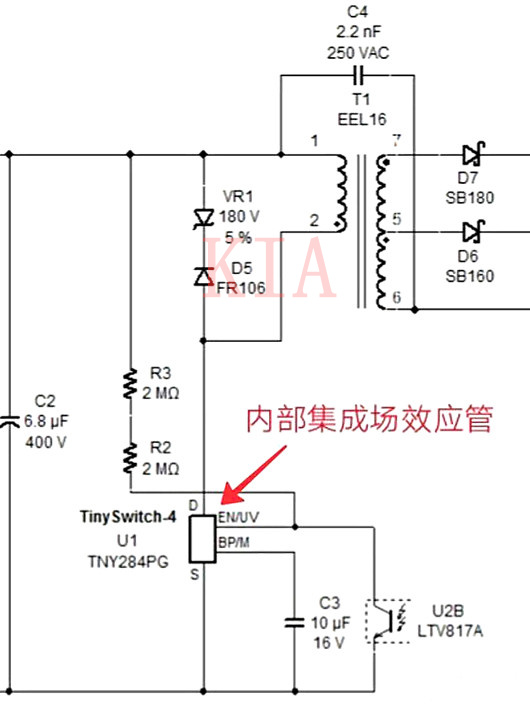

下图是反激式开关电源的局部电路图，白色箭头所指的即外部集成了场效应管的开关电源节制芯片，引脚D和S别离是场效应管的漏极和源极。
就地效应管导通时，直流母线电压加在变压器直流母线电压加在变压器的原边，此时原边线圈上的电流线性回升，能量存储在原边线圈上。
就地效应管停止时，相称于原边线圈从直流母线上断开，原边线圈上的能量大局部通报到了副边，另有一局部能量从续流二极管D5上经由过程。

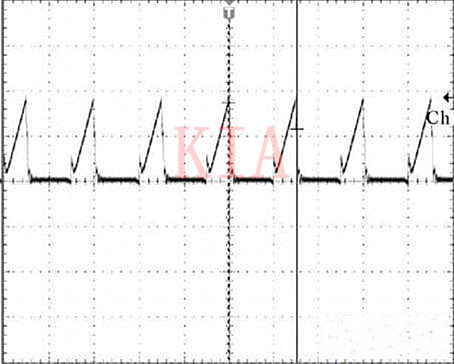

是以，对DCM形式的反激开关电源，流过场效应管的电流为以下的三角波。
