对电路去耦的具体阐发-KIA MOS管


本文将会商的主题是:若何经由过程电源去耦来坚持电源进入集成电路(IC)的各点的低阻抗。


诸如缩小器和转换器等摹拟集成电路具备最少两个或两个以上电源引脚。对单电源器件,此中一个引脚凡是毗连到地。


如ADC和DAC等夹杂旌旗灯号器件能够具备摹拟和数字电源电压和I/O电压。像FPGA如许的数字IC还能够具备多个电源电压,比方内核电压、存储器电压和I/O电压。


不论电源引脚的数目若何,IC数据手册都具体申了然每路电源的许可规模,包含保举任务规模和最大相对值,并且为了坚持普通任务和避免破坏,必须遵照这些限定。


但是,因为噪声或电源纹波致使的电源电压的细小变更—即使仍在保举的任务规模内—也会致使器件机能降落。比方在缩小器中,细小的电源变更会发生输入和输入电压的细小变更,如图1所示。


电路去耦

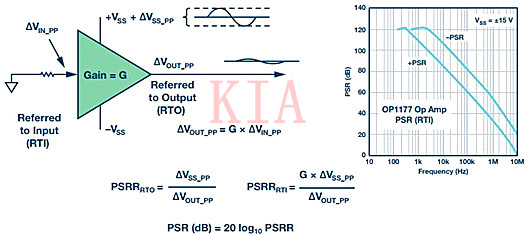

图1. 缩小器的电源按捺显现输入电压对电源轨变更的活络度。


缩小器对电源电压变更的活络度凡是用电源按捺比(PSRR)来量化,其界说为电源电压变更与输入电压变更的比值。


图1显现了典范高机能缩小器(OP1177)的PSR随频次以约莫6dB/8倍频程(20dB/10倍频程)降落的环境。图中显现了接纳正负电源两种环境下的曲线图。固然PSRR在直流下是120dB,但较高频次下会敏捷下降,此时电源线路上有愈来愈多的无用能量会间接耦合至输入。


若是缩小器正在驱动负载,并且在电源轨上存在无用阻抗,则负载电流会调制电源轨,从而增添交换旌旗灯号中的噪声和失真。


固然数据手册中能够不给出现实的PSRR,数据转换器和其余夹杂旌旗灯号IC的机能也会跟着电源上的噪声而下降。电源噪声也会以多种体例影响数字电路,包含下降逻辑电平噪声容限,因为时钟发抖而发生时序毛病。


? 恰当的局部去耦在PCB上是必不可少的


典范的4层PCB凡是设想为接地层、电源层、顶部旌旗灯号层和底部旌旗灯号层。外表贴装IC的接地引脚经由过程引脚上的过孔间接毗连到接地层,从而最大限制地削减接地毗连中的无用阻抗。


电源轨凡是位于电源层,并且路由到IC的各类电源引脚。显现电源和接地毗连的简略IC模子如图2所示。


电路去耦

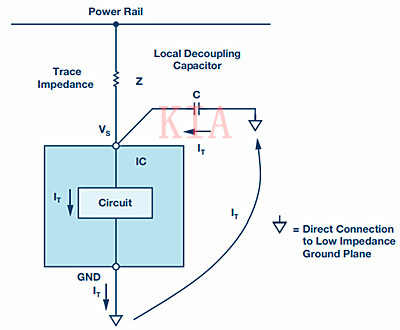

图2. 显现走线阻抗和局部去耦电容的IC模子


IC内发生的电流表现为IT。流过走线阻抗Z的电流发生电源电压VS的变更。如上所述,按照IC的PSR,这会发生各类范例的机能下降。


经由过程利用尽能够短的毗连,将恰当范例的局部去耦电容间接毗连到电源引脚和接地层之间,能够最大限制地下降对功率噪声和纹波的活络度。


去耦电容用作瞬态电流的电荷库,并将其间接分流到地,从而在IC上坚持恒定的电源电压。固然回路电流途径经由过程接地层,但因为接地层阻抗较低,回路电流普通不会发生较着的偏差电压。


图3显现了高频去耦电容必须尽能够接近芯片的环境。不然,毗连走线的电感将对去耦的有效性发生倒霉影响。


电路去耦

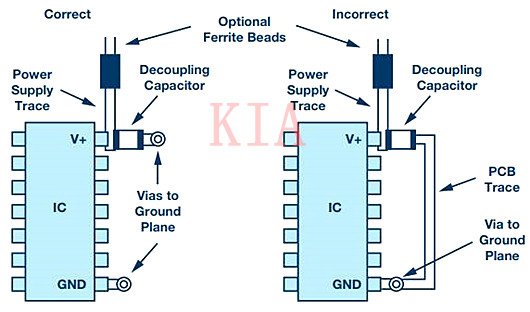

图3. 高频去耦电容的准确和毛病安排


图3左边,电源引脚和接地毗连都能够短,以是是最有效的设置装备摆设。但是在图3右边中,PCB走线内的额定电感和电阻将形成去耦计划的有效性下降,且增添封锁环路能够形成搅扰题目。


? 挑选准确范例的去耦电容


低频噪声去耦凡是须要用电解电容(典范值为1μF至100μF),以此作为低频瞬态电流的电荷库。


将低电感外表贴装陶瓷电容(典范值为0.01μF至0.1μF)间接毗连到IC电源引脚,可最大水平地按捺高频电源噪声。一切去耦电容必须间接毗连到低电感接地层才有效。此毗连须要短走线或过孔,以便将额定串连电感降至最低。


大大都IC数据手册在利用局部申了然保举的电源去耦电路,用户应一直遵守这些倡议,以确保器件普通任务。


铁氧体磁珠(以镍、锌、锰的氧化物或其余化合物制作的绝缘陶瓷)也可用于在电源滤波器中去耦。


铁氧体在低频下(<100kHz)为理性—是以对低通LC去耦滤波器有效。100kHz以上,铁氧体成阻性(低Q)。铁氧体阻抗与资料、任务频次规模、直流偏置电流、匝数、尺寸、外形和温度成函数干系。


铁氧体磁珠并非一直须要,但能够加强高频噪声断绝和去耦,凡是较为有益。这里能够须要考证磁珠永久不会饱和,出格是在运算缩小器驱动高输入电流时。当铁氧体饱和时,它就会变为非线性,落空滤波特征。


请注重,某些铁氧体乃至能够在完整饱和前就长短线性。是以,若是须要功率级,以低失真输入任务,当原型在此饱和地区四周任务时,应查抄此中的铁氧体。典范铁氧体磁珠阻抗如图4所示。


电路去耦

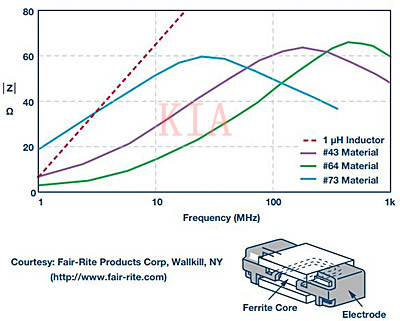

图4. 铁氧体磁珠的阻抗


在为去耦利用挑选适合的范例时,须要细心斟酌因为寄生电阻和电感发生的非抱负电容机能。
