在电源等装备中凡是须要做电流检测或反应，电流检测凡是用串连采样电阻在经由过程缩小器缩小电阻上的电压的体例，若是要进步检测精度这处所常常要用到比拟高贵的仪表缩小器，觉得通俗运放平衡电压比拟大。
上面先容几种奇妙、适用的电流检测电路。

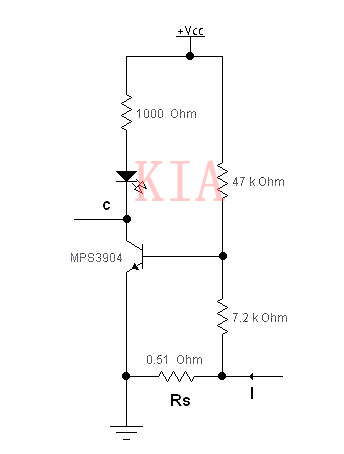

1. 三极管电流检测电路
若是简略的用三极管导通与停止来检测电流的话，三极管开启要0.7V摆布，电流比拟小的时辰须要串比拟大的接纳电阻，同时华侈较大的反应电压，
如上图体例，能够用比拟小的电阻，耗损很小的电压就能够检测到电流I，经由过程调剂三极管基电机阻能够调剂检测的活络度。这个电路能够用在充电器等须要显现有不充电电流的处所。

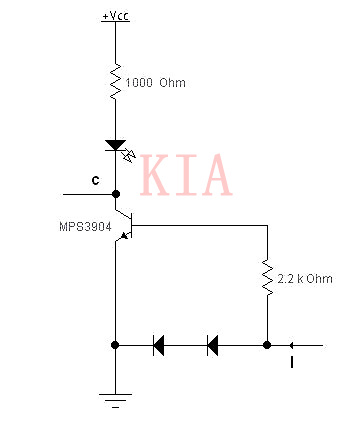

2. 高活络度电流检测电路
这个电路用两个二极管做电流采样，活络度很是高，电流能够做到静态规模很大，在大功率或高电压利用场所比拟适合，错误谬误是电压须要破坏掉约1.4V。

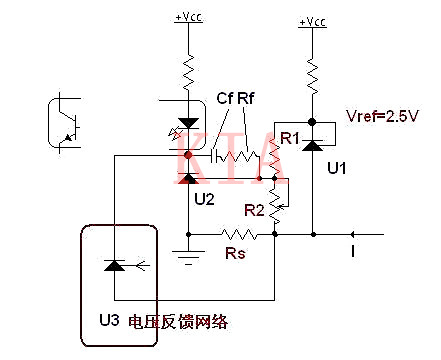

3. TL431电流反应电路
TL431 价钱昂贵，在开关电源的反应环路大批利用，但其FB电压为2.5V，间接用做电流反应时要很大的采样电阻，华侈电压。
图中用两个TL431完成电流反应，能够用比拟小的采样电阻完成紧密的电流反应，若是另有电压反应收集，再并上U3的电压反应电路。
