TVS瞬态按捺二极管生效形式-KIA MOS管

电子电路中常用的掩护器件有：稳压二极管、瞬态电压按捺TVS管、ESD放电二极管、半导体放电管等进步前辈的新型电子元器件。

掩护元器件，首要掩护电子电路中的紧密器件免受过压、过流、浪涌、电磁等搅扰环境下不受粉碎，任何范畴都要操纵到他们，操纵规模极为普遍。

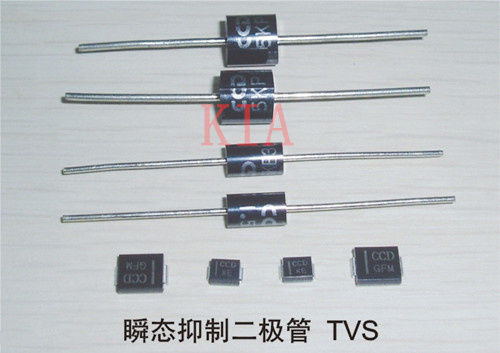

此中TVS管是一种罕见的浪涌按捺器件，它具备呼合时候快、瞬态功率大、泄电流低、击穿电压精准，钳位电压轻易节制等多个长处。

TVS瞬态按捺二极管特色

1、将TVS 二极管加在旌旗灯号及电源线上，能防止微处置器或单片机因刹时的脉冲，如静电放电效应、交换电源之浪涌及开关电源的乐音所致使的失灵。

2、静电放电效应能开释跨越10000V、60A 以上的脉冲，并能延续10ms；而普通的TTL 器件，碰到跨越30ms 的10V脉冲时，便会导至破坏。

操纵TVS 二极管，可有效接收会形成器件破坏的脉冲，并能消弭由总线之间开关所引发的搅扰（Crosstalk）。

3、将TVS 二极管安排在旌旗灯号线及接地间，能防止数据及节制总线遭到不用要的噪声影响。

其任务道理为，当高能量打击时，TVS能在很快的时候（10-12S）内由高阻抗变成低阻抗，从而接收霎时候的大电流，而后把它俩端电压钳位在预约的值，起到掩护后级电路的感化。

按照其道理，TVS可用于掩护装备或电路免受静电、电感性负载切换时产生的瞬变电压、及感到雷产生的过电压。

TVS瞬态按捺二极管生效

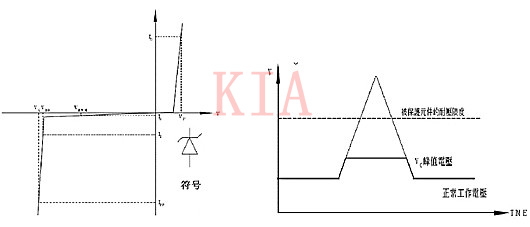

单向TVS管特征曲线按捺道理图

TVS管的通流容量在限压型浪涌掩护器中是最小的，普通用于末级的掩护。如用于电源的防雷电路中时，普通还须要与压敏电阻或气体放电管等通流容量大的器件共同操纵。
