TVS二极管选型-参数

瞬态电压按捺二极管（Transient Voltage Suppressor）简称TVS，是一种二极管情势的高效力掩护器件。

当TVS 二极管的南北极遭到反向瞬态高能量打击时，它能以10的负12次方秒量级的速率，将其南北极间的高阻抗变为低阻抗，领受高达数千瓦的浪涌功率，使南北极间的电压箝位于一个预约值，有用地掩护电子线路中的紧密元器件，免受各类浪涌脉冲的破坏。

由于它具备呼合时候快、瞬态功率大、泄电流 低、击穿电压误差 、箝位电压较易节制、无破坏极限、体积小等长处。

普遍利用于计较机体系、通讯装备、交/直流电源、汽车、电子镇流 器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、

数字拍照机的掩护、共模/差模掩护、RF 耦合/IC 驱动领受掩护、电机电磁波搅扰按捺、声频/视频输出、传感器/变速 器、工控回路、继电器、打仗器乐音的按捺等各个范畴。

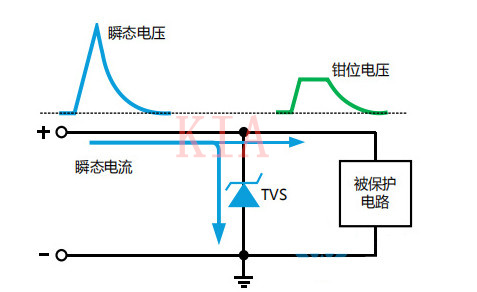

TVS瞬态按捺二极管（Transient Voltage Suppressors），用于掩护易受搅扰的电路免遭高浪涌、高电压、静电放电、电感负载开关、感到雷等打击和要挟。

在电路中，TVS常常是“埋没”的，直到一个瞬态事务呈现时，才起感化。TVS二极管品种单一、峰值脉冲功率200W-30000W、封装情势多样、型号齐备。

在电路掩护利用中，须要按照电路掩护需要来肯定型号，这就触及到了TVS二极管选型这个题目。

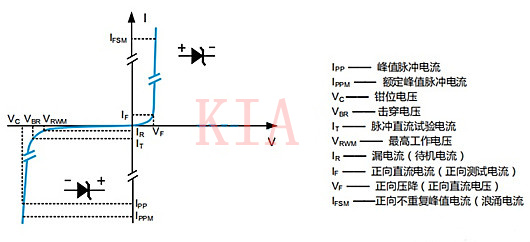

在TVS二极管选型之前，必先读懂TVS二极管参数，才能开启TVS二极管选型之旅。

1）VRWM 停止电压，IR 泄电流

VRWM：停止电压， TVS的最高任务电压，可持续施加而不引发TVS 劣化或破坏的最大的直流电压或交换峰值电压。

在VRWM 下，TVS 以为是不任务的，便是不导通的。

IR：泄电流，也称待电机流。在划定温度和最高任务电压前提下，流过TVS 的最大电流。TVS 的泄电流普通是在停止电压下丈量，对某一型号TVS，IR 应在划定值规模内。

2）VBR 击穿电压

VBR：击穿电压，指在V-I 特征曲线上，在划定的脉冲直流电流IT或靠近产生雪崩的电流前提下测得TVS 两头的电压。对高压TVS，由于泄电流较大，以是测试电流拔取的IT较大。

3）IPP 峰值脉冲电流 ，VC 钳位电压

IPP：峰值脉冲电流，给定脉冲电流波形的峰值。TVS 普通选用10/1000μs 电流波形。

VC：钳位电压，施加划定波形的峰值脉冲电流IPP 时，TVS 两头测得的峰值电压。

IPP 及VC 是权衡TVS 在电路掩护中抵当浪涌脉冲电流及限定电压才能的参数，这两个参数是彼此接洽的。对TVS 在防雷掩护电路中的钳位特征，能够参考VC这个参数。

对不异型号TVS，在不异IPP下的VC 越小，申明TVS 的钳位特征越好。TVS 的耐脉冲电流打击才能能够参考IPP，同型号的TVS，IPP越大，耐脉冲电流打击才能越强。

4）结电容

TVS二极管的结电容普通在几十皮法至几十纳法。对统一功率品级的TVS，其电压越低，电容值越大。在一些通讯线路中，特别要存眷TVS的结电容。

5）封装情势

TVS二极管的功率从封装情势上也能够表现，封装体积越小，其功率普通也越小，由于TVS管的芯片面积间接决议了TVS 的功率品级。

电路工程师可按照电路设想及测试请求挑选适合封装的TVS器件。今朝，业内供给的TVS二极管封装情势有：SOD-123、SMA /DO-214AC、SMB/DO-214AA、SMC/DO-214AB、DO-218A、DO-41、DO-15、DO-201、R/P-600等。
