反激式开关电源PCB设想阐发总结-KIA MOS管
信息来历：本站 日期：2021-11-04

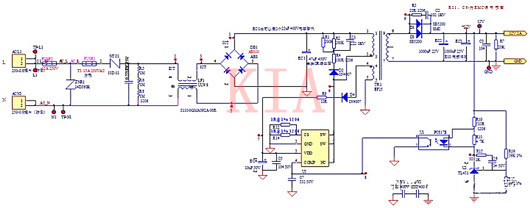

反激电源全体道理图如图1所示。
开关电源从市电前方L和零线N出去后，有一个电流较大的保险管，如图1所示。这是由于板子上有其余市电交换负载，如交换机电等，当负载电流过大时，掩护电路。该保险管电流参数须要按照现实负载功率计较挑选。

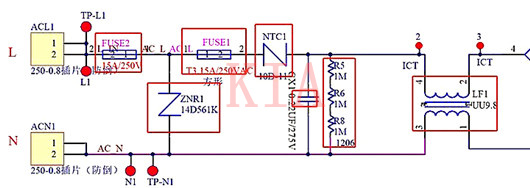

保险管后有一个压敏电阻（如图2所示），用于按捺浪涌和刹时尖峰电压，当其两头电压高于其阈值时，压敏电阻值敏捷降落，从而流过大电流，掩护后级电路。
在压敏电阻后又有一个电流较小的保险管（如图2所示），这才是真正针对板子开关电源的过流掩护，防止电源电流过大，掩护电路。
保险管后的NTC电阻（如图2所示），用于按捺开机时的浪涌电流，由于刚开机时，NTC温度较低，电阻值很大，按捺电流过大；当在电流感化下，NTC电阻温度降低，电阻值降落到很小，不影响一般任务电流。
安规X电容(如图2所示）用于滤除市电的差模搅扰，厥后的3个电阻首要用于给X电容放电，以合适安规请求，防止在堵截市电输入时，人手触摸到金属端子有触电感。利用多个电阻的缘由是分离蒙受电压和功率。
共模电感（如图2所示）用于滤除共模搅扰电流。

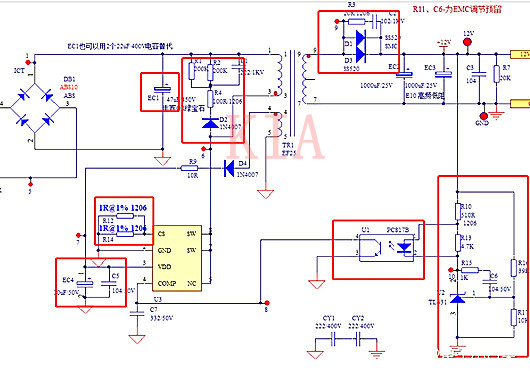

输入电容EC1外行业上有个3uF/W的通用准绳，但须要注重的是该功率是输入功率而非输入功率，假定输入功率12W，效力为80%，则输入功率为15W，则输入电容最少为45uF，如图8所示。

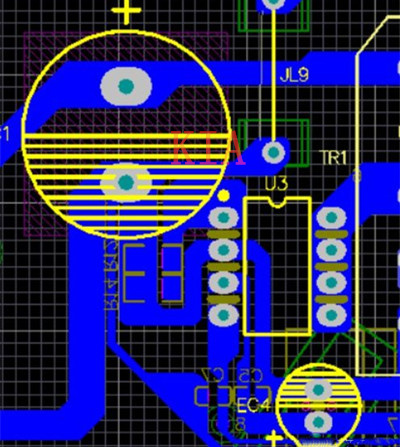

由于反激电源演化自Buck-Boost，其输入回路和输入回路均是电流不持续途径，是以均要节制回路面积越小越好。输入电容EC1要接近电源芯片，如图3所示。同理，输入整流二极管和输入电容也应当接近变压器。

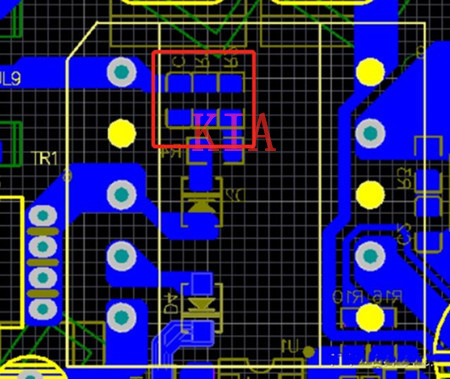

RCD钳位电路用于接收开关管关断时的Vds高压，防止破坏MOS管（电源芯片）。Layout时需将电容接近变压器，电阻次之，如图4所示。

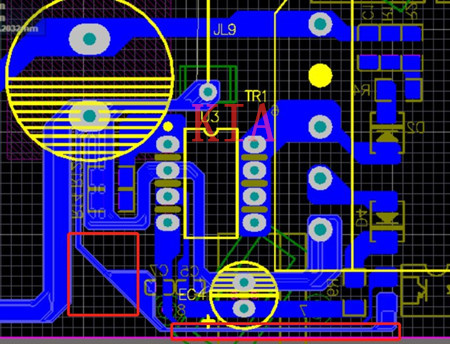

光耦用于反应输入电压，并进行断绝。光耦反应回路的低级GND最好不要和大电流途径的低级GND共用，以防止遭到搅扰影响致使输入电压动摇，是以接纳零丁拉一根GND地线到EC1的大众地，构成单点接地，如图5所示。
并联于输入整流二极管两侧的RC阻容接收回路，用于按捺二极管在高频通断环境下发生的EMI，由于二极管在导通刹时会发生电压尖峰（电场），在关断刹时会发生电压尖峰和电流尖峰（磁场）。

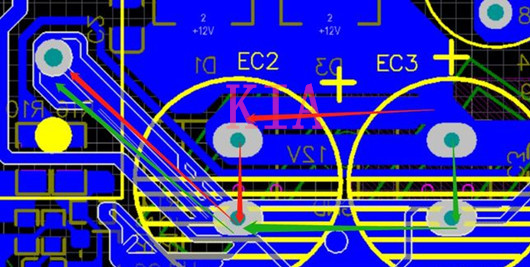

输入电容EC2和EC3要注重均流设想，如图6所示，两个电容的电流途径是根基等长的，以防止某个电容因过流而提早生效。
输入电压反应节点须要从结尾电容掏出，以进步电压不变精度，如图7所示。
