在电路设想中，咱们设想一个体系的PMIC模块时，起首要斟酌的便是负载功率多大、电流的最大值、电压纹波请求等，而后按照这些请求去选型，可是在有些电路中会有前提前提，

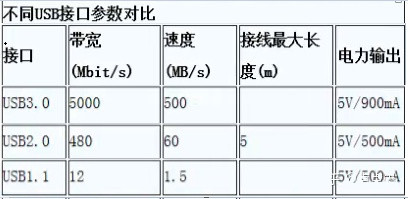

比方说某些电子产物请求用USB2.0供电，可是刹时功率必定大于了USB2.0口的最大供电功率，下图是USB接口的供电才能。
从上图便可以或许看出USB 2.0接口最大输出的电功率为2.5W，USB 3.0接口输出的最大功率为4.5W。
举个栗子：
比方在一个电子体系中，咱们请求模组用USB2.0供电，体系电路中有大电流负载刹时功率为5V x 5A，这类环境下，若是电路仍是按惯例的电源准绳设想，做出的产物必然会有题目，轻则负载不任务，重则体系不时重启或也不任务。
碰到上面这类环境应当若何处理？
2.缘由阐发

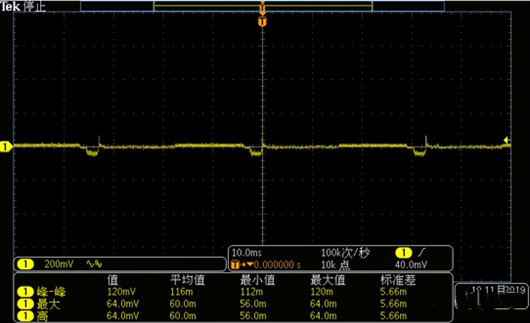

上面举的栗子便是典范的供电功率不够，任务刹时形成电路中关头的电压跌落，超越了某些芯片的许可的规模，在示波器上的表现以下：
图中的波形是USB接口接入板卡后，测试的5V波形，此中凸起的处所便是电压发生的跌落。
3.处理体例
要处理电压跌落的题目，起首要肯定是哪一局部的电路，普通环境下都是大电流的电路，可以或许在详细电路中进一步肯定。
肯定的详细的电路模块后，便可以或许阐发用哪一种体例去弥补这些跌落，可以或许挑选在负载供电的地位并联低ESR的钽电容或电解电容（若是对PCB尺寸请求高，用钽电容比拟适合），那末电容的容值若何肯定？
知足负载续航时候的电容容量求取体例:
电路一般任务时的输出功率为P，储能电容的容量为C，两头的电压为U1,则电容贮存的能量为W1=C(U12)/2,此中U12 表现U1的平方。
当输出电源掉电后，颠末时候t,电容两头的电压为U2,此时电容残剩电量：
W2=C(U2**2)/2
这一进程中储能电容开释的能量为
W=W1-W2=C(U12-U22)/2
他即是电路保持一般任务所需的能量
W=Pt，（即输出功率乘以时候）
以是有
C（U12-U22）/2=Pt
由此便可以或许获得电路保持时候t所需的最小电容容量为
C=2Pt/(U12-U22)
在现实利用中，U2是电路可以或许一般任务的最低输出电压。
上面举例申明：
若电路一般任务时的输出电压为12V(U1),输出功率为5W（P）,可以或许一般任务的最低输出电压为11V（U2）,请求输出电源掉电5ms(t)时电路依然可以或许一般任务，则所需储能电容的最小电容量为
C=2Pt/（U12-U22）
=255/(122-112)
=2.174mF =2174uF
上述求取电容量的体例合用于直流电路，对交换电路还要按照详细环境停止阐发。
