在变压和整流过程中常见有倍压电路：
一则为经由过程变压器升压，经由过程匝数比完成；
二则为以下所示倍压电路，以快规复二极管和电容组合，以电容为蓄能器件。
1、直流半波整流倍压电路

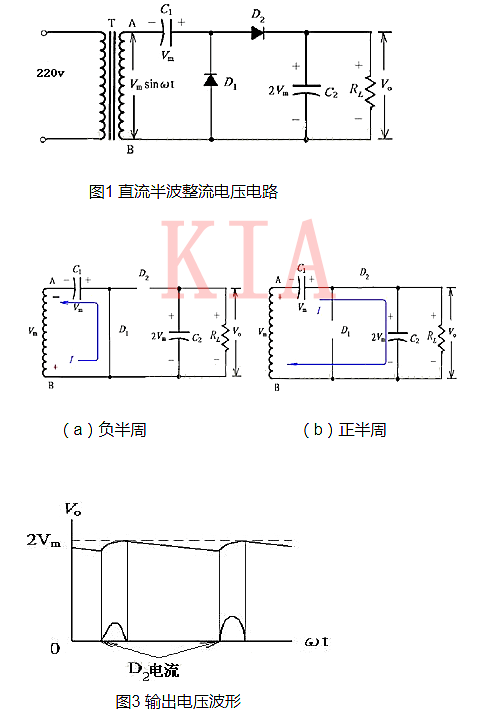

（1）负半周时，即A为负、B为正时，D1导通、D2停止，电源经D1向电容器C1充电，在抱负环境下，此半周内，D1可当作短路，同时电容器C1充电到Vm，其电流途径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1停止、D2导通，电源经C1、D1向C2充电，因为C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流途径及电容器C2的极性如上图（b）所示。
实在C2的电压并没法在一个半周内即充至2Vm，它必须在几周后才可垂垂趋近于2Vm，为了便利申明，底下电路申明亦做如斯假定。
若是半波倍压器被用于不变压器的电源供给器时，咱们必须将C1串连一电流限定电阻，以掩护二极管不受电源刚起头充电涌流的侵害。
若是有一个负载并联在倍压器的输入出的话，如普通所预期地，在（输入处）负的半周内电容器C2上的电压会下降，而后在正的半周内再被充电到2Vm以下图所示。
以是电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
正半周时，二极管D1所蒙受之最大的逆向电压为2Vm，负半波时，二极管D2所蒙受最大逆向电压值亦为2Vm，以是电路中应选择PIV >2Vm的二极管。
2、全波倍压电路

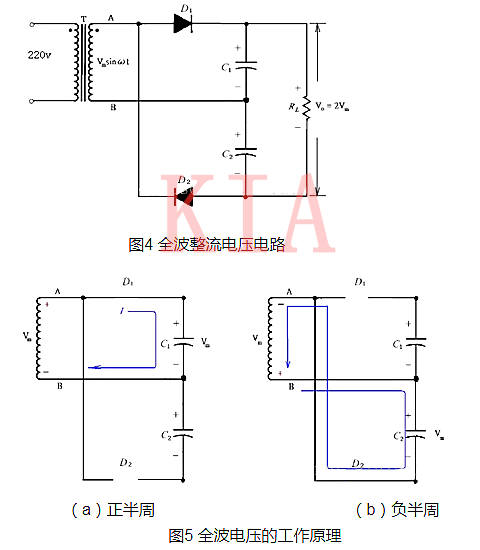

1.正半周时，D1导通，D2停止，电容器C1充电到Vm，其电流途径及电容C1的极性如上图（a）所示。
2.负半周时，D1停止，D2导通，电容器C2充电到Vm，其电流途径及电容C2的极性如上图（b）所示。
3.因为C1与C2串连，故输入直流电压，V0=Vm。若是不自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
若是自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路奉送的一个电容器上的电压一样的。
差别的地方是，实效电容为C1及C2的串连电容，这比C1及C2零丁的都要小。这类较低的电容值将会使它的滤波感化不迭单电容滤波电路的好。
倍压电路的焦点是电容电压不能渐变，及操纵了电容的储能感化。

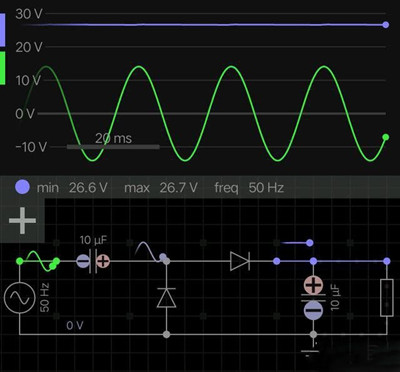

下图是二倍压电路图及输入输入电压的波形，绿色的是输入电压，10Vrms，紫色的是输入电压，26.7VDC摆布，比惯例整流电路的输入电压进步了约一倍。
该电路的任务道理:

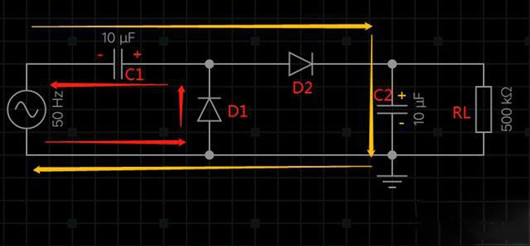

电源负半周时，二极管D1导通，D2停止，电流从电源下端流出颠末D1, C1回到电源，是以电容C1右正左负，以下图中白色箭头。
电源正半周时，电容C1上的电压叠加电源电压，使二极管D2导通，二极管D1停止，电容C2上正下负，峰值电压可达2倍电源的峰值电压，即完成二倍压，该半周期时电流走向以下图中桔色箭头所示。
