过压掩护，是指被掩护线路电压跨越预约的最大值时，使电源断开或使受控装备电压下降的一种掩护体例。
其感化是，若开关电源外部稳压环路呈现毛病或因为用户操纵不妥引发输出电压跨越设想阈值时，为掩护后级用电装备避免破坏，将输出电压限制在宁静值规模内。过压掩护电路设想的两个标的目的。
一、利用集成芯片做过压掩护电路设想
此类芯片普通不只仅具备过压掩护功效，大都还集成了欠压，过流等功效于一体。详细芯片利用利用体例可参看详细数据手册。
二、利用分立元器件搭

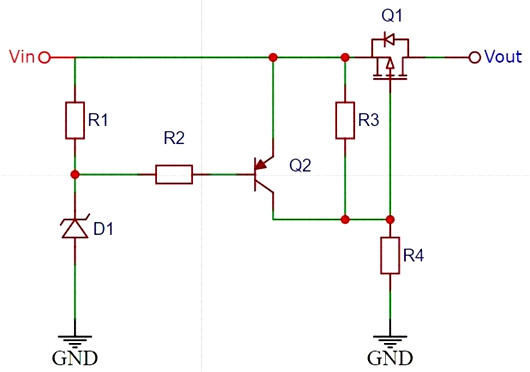

以下图 1 所示
电路完成道理以下：
当 Vin 电压输出一般规模时，稳压二极管 D1 不被击穿，，未进入稳压状况。
流过电阻R1，R1的电流根基为0。三极管Q2的Vbe=0，此时Q2处于停止状况。
MOS管Q1的Vgs由电阻R3，R4分压决议，PMOS管导通，即电源一般任务。
当Vin输出大于一般输出电压，此时输出电压Vin>Vbr，稳压二极管被击穿，其上电压为Vbr。
三极管Q2导通，Vce≈0，是以Q1的Vgs≈0，mos管封闭，电源电路断开，从而完成过压掩护。
注：
a、电路自身具备通用性，能够按照详细电路挑选稳压二极管D1及R1的值，R1拔取要注重，不能让流过D1的电流低于起不变电流Iz，不然能够致使管子的不变机能变差；

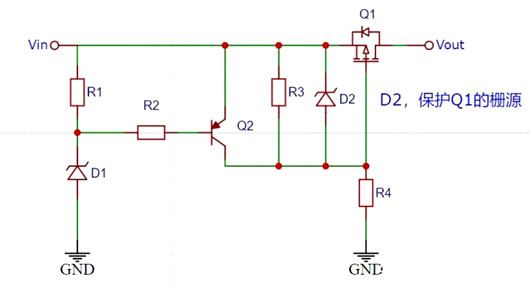

b、R3、R4要按照拔取的mos管的Vgs来详细做调剂，此处电路还有个危险，输出电压过大时能够会把mos管栅源击穿，能够斟酌加一些防护，如上图 2 可做一些参考。
