在电路开辟进程中，咱们常常碰到两个体系电平不分歧的环境，比方IIC通讯。

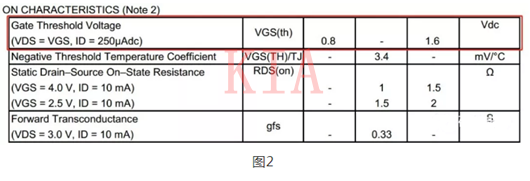

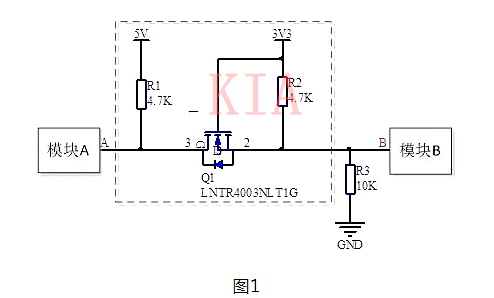

利用MOS管搭建双向电平转换电路，是比拟罕见的做法，电路如图1中虚线框所示，MOS管的局部参数如图2所示。
电路道理很简略，分两种环境：
1. 从A到B
A为高电日常平凡，MOS管关断，B端经由进程上拉，输入高电平；
A为低电日常平凡，MOS管内的体二极管导通，使MOS管的S极被拉低，从而使Vgs=3.3V>Vgs(th)=1.6V，MOS管导通，B端被拉低，输入低电平；
A为高阻态时，MOS管关断，B端经由进程上拉，输入高电平。
2. 从B到A
B为高电日常平凡，MOS管关断，A端经由进程上拉，输入高电平；
B为低电日常平凡，Vgs=3.3V>Vgs(th)=1.6V，MOS管导通，A端被拉低，输入低电平；
B为高阻态时，MOS管关断，A端经由进程上拉，输入高电平。
一向以来利用这个电路不呈现过题目，但成果是上电后，模块B没法一般启动任务。
呈现该题目的缘由也很简略，便是模块B的通讯引脚除通讯以外，另有其余感化，如图1所示，其在上电时需要经由进程下拉10K电阻R3到GND完成低电平，并保持一段时候，以确保模块B能一般启动。

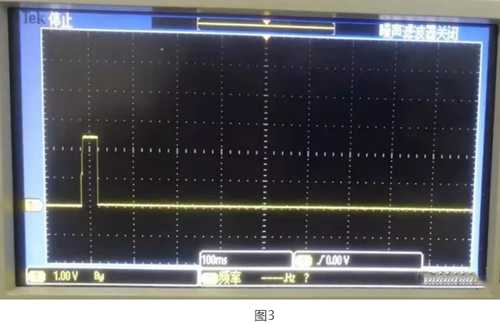

但若是间接利用该转换电路，示波器丈量到的模块B引脚电平，在上电刹时的波形如图3所示，能够看到幅值在2.3V摆布，已到达了模块B的高电平规范，是以，模块B启动失利，以后该引脚一向输入为低电平。
阐发一下任务进程，上电刹时，B点电压是3.3V经由进程R2和R3分压后获得，现实值即是2.2V，与实测波形靠近。
在该电路中，旌旗灯号流是从B到A单向传输的，是以想到能够去掉电阻R2，那样B点在上电刹时就不会有上拉电压，可是现实去掉R2后，模块B照旧没法启动。
进一步阐发，在上电刹时B点电压确切为0，可是也是以致使Vgs=3.3V，MOS管导通，R3又和上拉电阻R1构成了分压干系，致使B点没法拉到低电平。

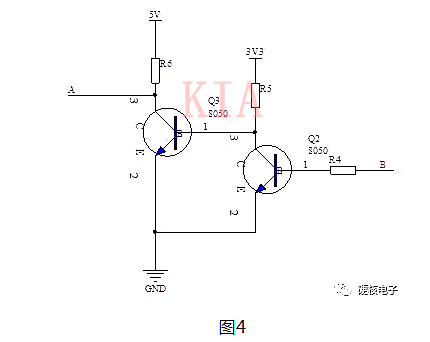

是以，若是想要持续利用该电平转换电路的话，必须加大上拉电阻R1和R2的值，使分压后的B点电位到达低电平规范，可是上拉电阻改的太大的话，A端高电平能够会有题目，以是终究挑选利用两个三极管构成的电平转换电路，如图4所示，题目处理。
