三极管利用于缩小交换旌旗灯号时，普通要确保静态任务点在适合的地位，以取得最大的旌旗灯号缩小才能，防止停止失真或饱和失真。
三极管用于缩小变更极为迟缓的缓变旌旗灯号或直流旌旗灯号时，则要确保该旌旗灯号电压值对应的三极管状况要处于缩小区。
记三极管集电极电位为VC，发射极电位为VE，集电极和发射极之间的电位差为VCE，基极电位为VB。

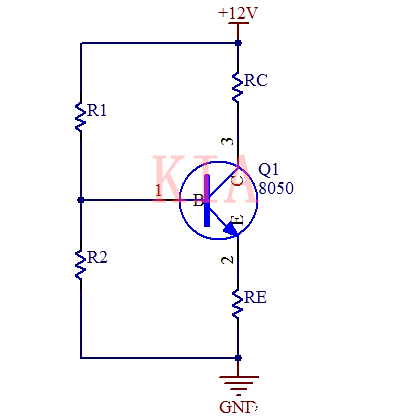

如图1所示，要想三极管缩小区间最大，最抱负的环境是VC即是1/2VCC，处于电源中间，此例中VC=6V，VC=VCE+VE，是以能够将VCE设置为比VC稍小一些，比方VCE=5V。

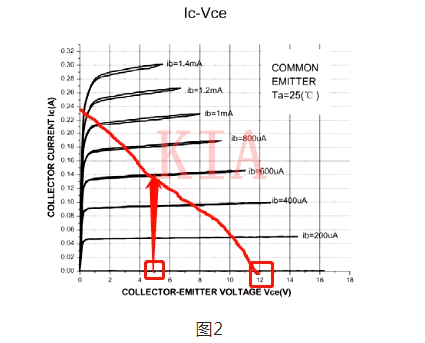

获得VCE后，按照三极管的特征曲线，如图2所示，找到特征曲线中VCE=12V，IC=0的第1点（三极管停止时，VCE=VCC=12V）和VCE=5V的第2点，
而后沿着VCE=5V的点垂直向上，找到一个适合的Ib值第3点，使第3点大抵恰好落在第3点和第1点构成的直流负载曲线的中间，此例中ib=600uA，对应的IC=0.14A。
而后能够按照以下干系计较：
VC=VCC-IC*RC，
6=12-0.14*RC，
RC=42.8R，取为43R。
VE=VC-VCE=6-5=1V，
RE=VE/IC=1/0.14=7.1R，取为7.5R。
hfe=IC/Ib=0.14A/600uA=233。
三极管的基极输出阻抗为RB=hfe*RE=233*7.5=1750R。
当RB>>10R2时，流入三极管基极的电流绝对分压电路来讲能够疏忽不计。
是以，能够设R2=100R，按照R1、R2分压干系肯定VB=VE+0.7=1.7V，得R1=600R。
集电极负反应偏置

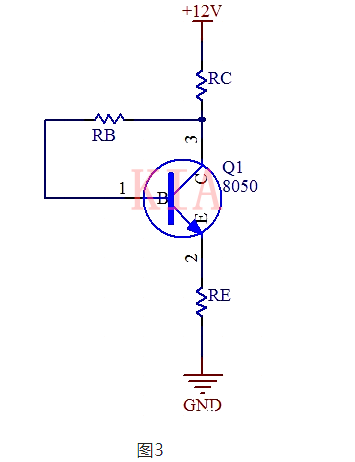

集电极负反应偏置电路如图3所示，RB保障集电极电压高于基极电压，使三极管处于缩小区。
当由于某种缘由致使集电极电流IC回升时，集电极电压下降，而其经由过程负反应电阻RB到基极的电压也一定下降，从而使VBE下降，Ib下降，最初IC下降，全体上使IC坚持不变，不变了静态任务点。
