MLCC（Multi-layer Ceramic Capacitors）是片式多层陶瓷电容器英文缩写。

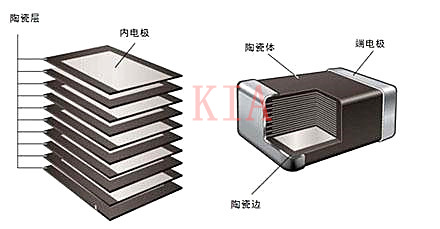

是由印好电极（内电极）的陶瓷介质膜片以错位的体例叠合起来，颠末一次性低温烧布局成陶瓷芯片，再在芯片的两头封上金属层（外电极），从而组成一个近似独石的布局体，故也叫独石电容器。
由印好电极（内电极）的陶瓷介质膜片以错位的体例叠合起来，颠末一次性低温烧布局成陶瓷芯片，再在芯片的两头封上金属层（外电极），以完成所需的电容值及其他参数特征。

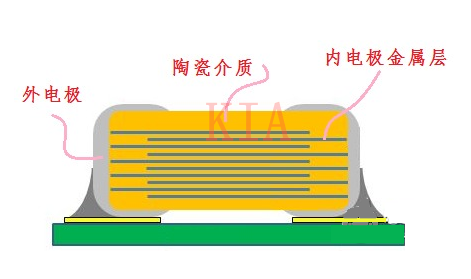

以下图所示，MLCC电容布局较简略，由陶瓷介质、内电极金属层和外电极三层组成。
MLCC的电容量公式能够以下表现：
C：电容量，以F（法拉）为单元，而MLCC之电容值以PF，nF，和μF为主。
ε：电极间绝缘物的介质常数，单元为法拉／公尺。
K：介电常数（依陶瓷品种而差别）
A：导电面积（产物巨细及印刷面积而差别）
D：介电层厚度（薄带厚度）
n：层数（仓库层数）
咱们都晓得，电容便是能够贮存电量的容器，它根基事理便是利用两片相互平行但未打仗在一路的金属，中间以氛围或是别的资料作为为绝缘物，将两片金属的一片接在电池的正极，别的一片接在负极，金属片上就能够贮存电荷。
比拟罕见的电解电容，MLCC（多层陶瓷电容器）因为能够作成薄片（n仓库层数良多），是以在一样的体积下MLCC能够大大晋升其电容器的容量。
mlcc电容温度能达到几多
多层陶瓷电容器（MLCC）普通不甚么耐温的说法，只需注重到利用温度就能够够了，一类瓷和二类瓷的利用温度在-55~+125度。
汽车级径向引线的多层陶瓷片式电容器（MLCC）的任务温度规模进步到+200℃，达到II类陶瓷通孔器件的业内最低温度。
MLCC被认定能在-55℃～+200℃温度规模内任务500小时，在+175℃温度下则不时候限定。器件具备杰出的低温机能，容量从100pF到1μF，电容公役坚持在严酷的±5%。
I类和II类陶瓷MLCC利用电容变更为±30ppm/K的很是不变的C0G电介质和-55℃～+175℃温度规模TCC为+22%/-56%的X0U电介质。
X0U电介质还达到了X7R的规格，-55℃～+125℃规模内的电容变更为±15%，达到X9V的规格，-55℃～+200℃规模的电容变更为+22%/-82%。
为了间接焊在引线框架上，或用塑料注模，电容器利用间距2.5mm和5.0mm的直腿引线或弯引线。引线直径0.5mm或0.6mm，用100%镀锡的覆铜钢制作。
电容器不含铅，适合RoHS，无卤素，接纳耐火环氧树脂制作的涂层适合UL 94 V-0。
MLCC厂家在出产进程中，若是工艺不好，就有能够会有隐患。比方介质浮泛、烧结纹裂、分层等城市带来隐患。
别的便是陶瓷自身的热脆性和机器应力脆性的故有靠得住性，致使电子装备厂在利用MLCC时，利用不妥也轻易生效。
MLCC此刻做到几百层乃至上千层了，每层是微米级的厚度。以是略微有点形变就轻易使其发生裂纹。
别的一样材质、尺寸和耐压下的MLCC，容量越高，层数就越多，每层也越薄，因而越轻易断裂。
别的一个方面是，不异材质、容量和耐压时，尺寸小的电容请求每层介质更薄，致使更轻易断裂。裂纹的风险是泄电，严峻时引发外部层间错位短路等宁静题目。
并且裂纹有一个很费事的题目是，偶然比拟隐藏，在电子装备出厂查验时能够发明不了，到了客户端才正式裸露出来。以是避免MLCC发生裂纹意思严重。
MLCC遭到温度打击时，轻易从焊端起头发生裂纹。
在这点上，小尺寸电容比大尺寸电容绝对来讲会好一点，其事理便是大尺寸的电容导热没这么快达到全部电容，因而电容本体的差别点的温差大，以是收缩巨细差别，从而发生应力。
这个事理和倒入开水时厚的玻璃杯比薄玻璃杯更轻易分裂一样。
别的，在MLCC焊接事后的冷却进程中，MLCC和PCB的收缩系数差别，因而发生应力，致使裂纹。要避免这个题目，回流焊时需要有杰出的焊接温度曲线。
若是不必回流焊而用波峰焊，那末这类生效会大大增添。MLCC更是要避免用烙铁手工焊接的工艺。但是任务老是不那末抱负。烙铁手工焊接偶然也不可避免。
比方说，对PCB外发加工的电子厂家，有的产物量特少，贴片外协厂家不情愿接这类单时，只能手工焊接；
样品出产时，普通也是手工焊接；特别环境返工或补焊时，必须手工焊接；补缀工补缀电容时，也是手工焊接。
没法避免地要手工焊接MLCC时，就要很是正视焊接工艺。起首必须奉告工艺和出产职员电容热生效题目，让其思惟上高度正视这个题目。其次，必须由特地的谙练工人焊接。
还要在焊接工艺上严酷请求，比方必须用恒温烙铁，烙铁不跨越315℃（要避免出产工人图快而进步焊接温度），焊接时候不跨越3秒挑选适合的焊焊剂和锡膏，要先洁净焊盘，不能够使MLCC遭到大的外力，注重焊接品质，等等。
好的手工焊接是先让焊盘上锡，而后烙铁在焊盘上使锡熔化，此时再把电容放上去，烙铁在全部进程中只打仗焊盘不打仗电容（可挪动接近），以后用近似体例（给焊盘上的镀锡垫层加热而不是间接给电容加热）焊别的一头。
机器应力也轻易引发MLCC发生裂纹。因为电容是长方形的（和PCB平行的面），并且短的边是焊端，以是天然是长的何处遭到力时轻易出题目。因而，排板时要斟酌受力标的目的。
比方分板时的变形标的目的于电容的标的目的的干系。在出产进程中，但凡PCB能够发生较大形变的处所都尽可能不要放电容。比方PCB定位铆接、单板测试时测试点机器打仗等等城市发生形变。别的半制品PCB板不能间接叠放，等等。
