条记分享|低功率规模内的MOSFET表征-KIA MOS管


半导体行业一向在寻觅新型出格资料、介电处置计划和新型器件外形,以进一步、再进一步减少器件尺寸。比方,2D资料的横向和纵向异质布局致使了新的倾覆性小型低功率电子器件的发生。


在为半导体器件电气特色体例切确的报告时,比方出格的NANO-FETs,业内的科研职员、迷信家和工程师都面临着一个配合的题目。当须要证明能够或许或许现实上以简洁的、可反复的体例节制这些参数时,这个题目会变得更糟。


MOSFET 表征

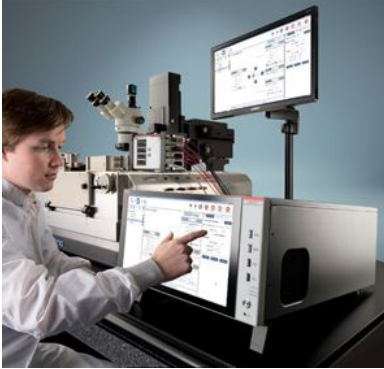

从触摸屏显现器节制的4200A电气参数表征体系


低电流规模内电气表征的典范题目是:必需肯定低功率/低漏流MOSFET在差别前提下可完成的器件机能。


丈量相当主要,由于它们辨认详细目标(FoM),而这些目标会证明或否定特定利用内的有效行动。比方,n型FETs请求评价差别源极、漏极和栅极电压值上的翻开和封闭漏极电流。


FoMs能够或许或许会在差别利用间变更,但取得目标的体例根基不异:供给切确受控的以必然体例变更的电压或电流,同时切确地取得电压和电流丈量,并与每一个详细可变变量相干联。


在理论中,经由过程利用必然数目的源丈量单位(SMUs),也便是能够或许或许在丈量电流和电压的同时供给电流或电压的特地仪器,能够或许处置这个题目。


但适用的处置计划看上去筹办安妥时,很多埋没的“细节”能够或许或许会致使题目和误导性成果,咱们来看一下。


这些应当自问的关头题目

愈来愈罕见的是,工程师会落入忘了从全体上细心检查测试体系的圈套。或更好一点,他们清晰地看到本身的器件,他们清晰地看到本身的仪器,但看不到二者之间的工具。


比方,常常看到示波器用户忘了利用探头达到特定测试点,来丈量电路板。对那些被提示斟酌探头对旌旗灯号影响的工程师,他们普通仍会健忘探头引线对丈量的影响,和与旌旗灯号耦合有关的题目。


“那末,这真有干系吗?”他们会问。遗憾的是,确切有干系,咱们必需斟酌这些影响。


对DC表征利用,危险是近似的。即便咱们利用庞杂高贵的探测站体系器件来完成物理探,SMUs仍须强迫施加电压、丈量电流,经由过程电缆毗连到探头卡上。这是不是象征着咱们应当以为电缆能够或许或许影响咱们的丈量成果呢?


不论谜底是甚么,主要的是在延续处置前你都要本身问一下这个题目。更主要的是,要确保回覆是准确的。


CMOS制作中的慎密丈量,是申明毗连才能主要性的典范实例。现实上,毗连才能象征着在测试体系中增添电容。由于现今MOSFETs是在较宽的扩大频次规模内表征的,是以必须当真斟酌增添的电容致使的任何影响。


咱们先看一下毗连对电容的影响。参数(主动化)测试装备普通利用三同轴电缆毗连,这是源丈量测试单位与被测器件之间很是典范的低噪声毗连实例。


三同轴电缆是一种出格的同轴电缆,它经由过程一个额定的内部铜缆法拉第屏障层来绝缘传导旌旗灯号的局部。即便法拉第屏障层下降了电缆的散布式电容,但在电缆总长变得成心义时,电缆增添的电容仍会影响丈量。


咱们看一个现实利用,比方测试体系必须表征n-MOSFET晶体管。在这个利用中,咱们利用基于SMU的测试体系,追踪所谓的I-V曲线,这偶然也称为“输入特色” 或“通报特色”。


咱们把栅极电压编程为前向和后向扫描(如前所述,利用SMU),同时丈量漏极电流(也利用SMU)。


经由过程这些曲线,咱们能够或许收罗有效的数据,切确成立晶体管传导力激活和去激活模子,阐发这些特色甚么时辰表现线性度或进入饱和行动,肯定自热效应对这些参数和曲线能够或许或许会发生多大的位移。


当表征须要成立载流子、电子或孔眼(在状况之间跳动,按照多种前提点窜其迁徙性)的行动模子时,丈量体系会以四线(或长途传感)设置装备摆设毗连DUT,并利用三同轴电缆。


看一下四线设置装备摆设的三同轴电缆毗连,总长度对应Force Hi和Sense Hi电缆长度之和。


按照三同轴电缆的电容/米(pF/m)目标,咱们能够或许计较出,用两条三同轴电缆把SMU毗连到器件端子上,长度为20米(10米+ 10米),掩护电容约为2 nF,屏障电容约为6 nF。


在这些环境下,SMU的活络度在丈量弱电(普通在纳安级)的通报特色时没成心义,由于电容电缆负载会致使振荡。


SMU不只要有活络度,还必须能够或许或许坚持电缆负载致使的有效电容,或把SMU毗连到DUT的任何引线的负载。


不然,活络度就不效,SMU只会发生有噪声的振荡读数。


MOSFET 表征

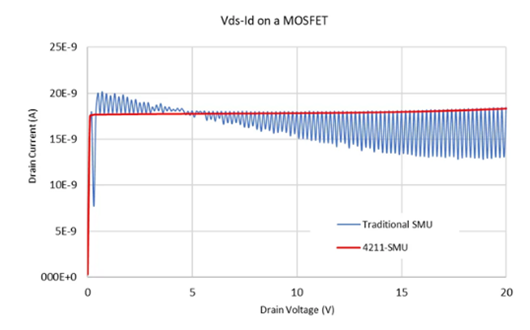

利用两个SMU与利用两个4211-SMU经由过程开关矩阵测得的FET的Id-Vd曲线对照。


能够或许或许肯定测试电容是不是影响丈量正变得愈来愈关头。在这些环境下,吉时利利用工程师能够或许供给可贵的征询办事,确保客户防止圈套。


在设置中有长毗连电缆时,或在丈量体系和DUT之间有开关矩阵时,或DUT或卡盘请求停止纳安级丈量时,最好复核设置,追求参谋和倡议。


为关头量程供给的最新处置计划

面临这些极具挑衅性的出格环境,必需在丈量中利用特定的SMUs模块。吉时利推出了一种公用版SMU,能够或许用于近似4200A-SCS参数阐发仪的参数阐发体系中。


MOSFET 表征

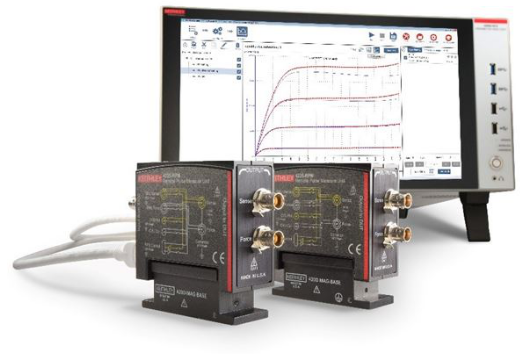

SMUs出格合适毗连LCD测试站、探头、开关矩阵或任何其余大型测试仪或庞杂的测试仪。


4201-SMU中等功率SMU和4211-SMU高功率SMU(选配4200-PA前置缩小器)撑持不变的弱电丈量,即便是在长线缆毗连致使较高的测试毗连电容时。


现实上,这些模块能够或许供电并丈量容性跨越现今1,000倍的体系。比方,若是电流电平为1 ~ 100 pA (轻轻安),那末最新的吉时利模块会不变在1 μF (微法拉)的负载电容上。


比拟之下,最大负载电容竞品在丈量不变性劣化前只能容忍1,000 pF (轻轻法拉),换句话说,比吉时利模块差1,000倍。


MOSFET 表征

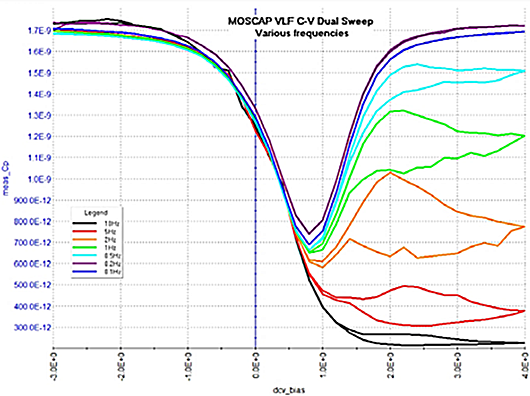

高阻抗利用C-V丈量


总结

延续改良丈量手艺必不可少,以优化半导体资料,在集成晶体管中完成低打仗电阻、特地的外形和怪异的布局。GaN晶体管在将来功率电子中的胜利,与锻造工艺中接纳的纳米布局慎密相干。


一方面,栅极宽度布局中的电容较低,以是要斟酌任何其余成心义的电容影响,比方电缆和毗连发生的电容。另外一方面,经由过程改良SMU耐受高电容的才能,供给更高的丈量不变性,它们也降服了这些题目。
