12v开关电源实在是能够或许或许有用地保持输入电压不变的一种电源。
那末若是开关电源的电压不不变将会影响到装备的一般运转，咱们要怎样把电压调到合适的地位，12v开关电源怎样调电压，咱们能够或许先看下12v开关电源电路图讲授，如许就会大白12v开关电源怎样调电压，一路进修吧！

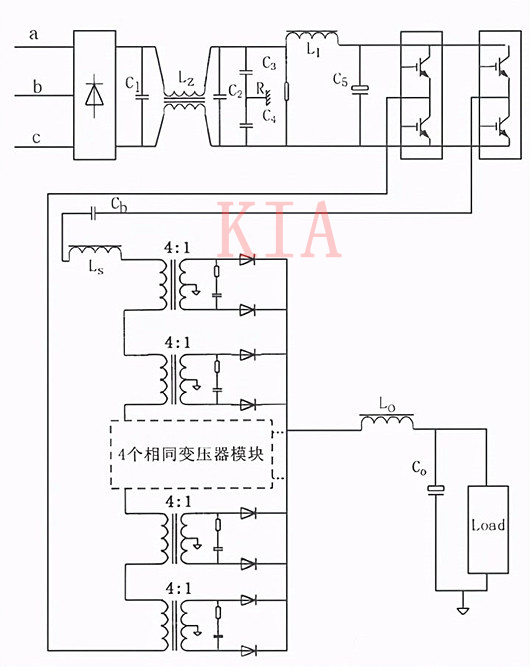

鉴于如斯大功率的输入，高频逆变局部接纳以IGBT为功率开关器件的全桥拓扑布局，全部主电路如图1所示，包含：工频三相交换电输入、二极管整流桥、EMI滤波器、滤波电感电容、高频全桥逆变器、高频变压器、输入整流关键、输入LC滤波器等
。
隔直电容Cb是用来均衡变压器伏秒值，避免偏磁的。斟酌到效力的题目，谐振电感LS只操纵了变压器自身的漏感。因为若是该电感太大，将会致使太高的关断电压尖峰，这对开关管极其倒霉，同时也会增大关断消耗。
另外一方面，还会构成严峻的占空比丧失，引发开关器件的电流峰值增高，使得体系的机能降落。
因为在本电源中操纵的开关元件的过载蒙受才能无限，必须对输入电流停止限定，是以，节制电路接纳电压电流双环布局(内环为电流环，外环为电压环)，调理器均为PID。

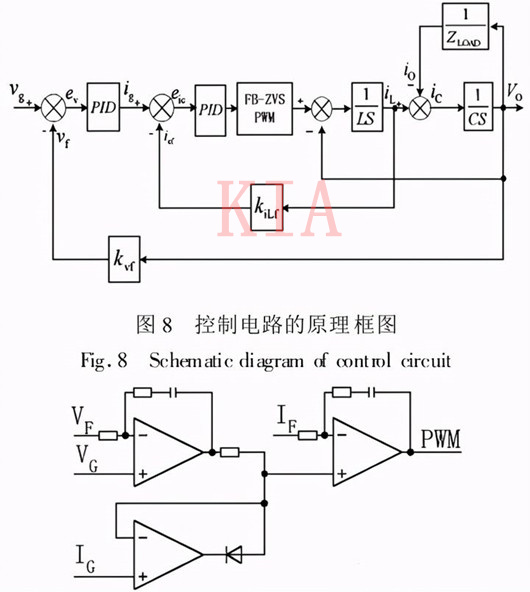

图8为节制电路的道理框图。插手电流内环后，不只能够或许对输入电流加以限定，并且能够或许进步输入的静态呼应，有益于减小输入电压的纹波。
在现实的节制电路中接纳了稳压、稳流主动转换体例。图9为稳压稳流主动转换电路。
开关电源道理是：稳流任务时，电压环饱和，电压环输入大于电流给定，从而电压环不起感化，只需电流环任务；
在稳压任务时，电压环退饱和，电流给定大于电压环的输入，电流给定运算缩小器饱和，电流给定不起感化，电压环及电流环同时任务，此时的节制器为双环布局。
这类节制体例使得输入电压、输入电流均限定在给定规模内，详细的任务体例由给定电压、给定电流及负载三者决议。
因为本电源的容量为60kW，为了进步效力、减小体积、进步靠得住性，是以，接纳软开关手艺。
高频全桥逆变器的节制体例为移相FB-ZVS节制体例它操纵变压器的漏感及管子的寄生电容谐振来完成ZVS。
节制芯片接纳Unitrode公司出产的UC3875N。经由过程移相节制，超前桥臂在全负载规模内完成了零电压软开关，滞后桥臂在75%以上的负载规模内完成了零电压软开关。
图2为滞后桥臂IGBT的驱动电压和集射极电压波形，能够或许看出完成了零电压守旧。

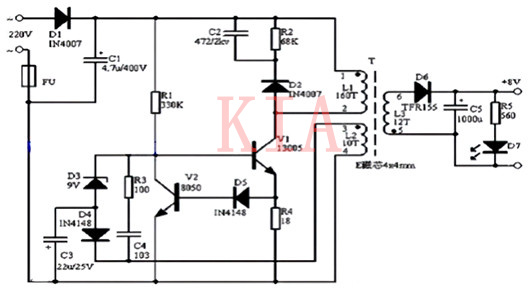

1、市电经D1整流及C1滤波后获得约300V的直流电压加在变压器的①脚(L1的上端)，同时此电压经R1给V1加上偏置后后使其轻轻导通，有电流流过L1，同时反应线圈L2的上端(变压器的③脚)构成正电压，
此电压经C4、R3反应给V1，使其更导通，甚至饱和，最初随反应电流的减小，V1敏捷加入饱和并停止，如斯轮回构成振荡，在次级线圈L3上感到出所需的输入电压。
2、L2是反应线圈，同时也与D4、D3、C3一路构成稳压电路。
当线圈L3经D6整流后在C5上的电压降落后，同时也表现为L2经D4整流后在C3负极上的电压更低，当低至约为稳压管D3(9V)的稳压值时D3导通，使V1有基极短路到地，关断V1，终究使输入电压降落。
3、电路中R4、D5、V2构成过流掩护电路。当某些缘由引发V1的任务电流大太时，R4上发生的电压互感器经D5加至V2基极，V2导通，V1基极电压降落，使V1电流减小。
D3的稳压值现实为9V+0.5~0.7V，在现实操纵时，若要转变输入电压，只需改换差别稳压值的D3便可，稳压值越小，输入电压越低，反之则越高。
