Technavio公司于良多天前宣布了一份2017-2021年度新动力汽车48V体系环球市场的调研报告。据Technavio最新报道显现，新动力汽车48V体系的环球市场在展望期（2017-2021）内的复合年增添率（CAGR）激增89%。

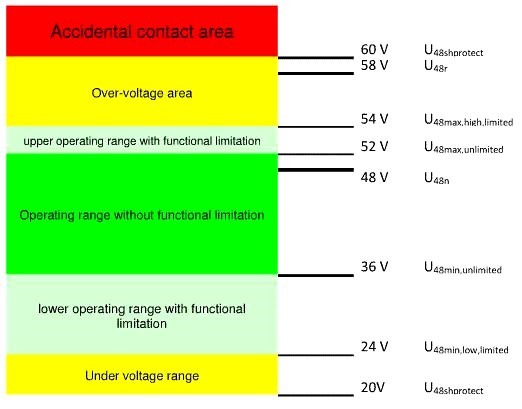

图1 LV148划定的电压规模(from LV148)

为甚么会有48V体系？

1988年SAE就发起把标准电压进步到42V，因为汽车零部件替换的用度昂扬，以是汽车企业不主动推动实行。2011年Audi，BMW，Daimler，Porsche，Volkswagen配合提出48V体系，并组成了48V体系标准LV148。

不管42V仍是48V，都因此60V的宁静电压为基准，因为60V以下的电压不须要接纳额定的宁静防护办法。实在汽车12V体系至今已60多年，那为甚么西欧的汽车企业要提出48V体系？

能够将传统策动机上的高负载附件电动化，且撑持更大功率的车载装备。

任务电压由12V进步至48V，消耗减小，线束线径减小。

绝对12V怠速启停体系，48V更节能。

48V体系的长处另有良多，可是完整由12V体系切换到48V体系，价格比拟大，因为要改换的电气元件比拟多。

在2018年及之前，传统支流节能手艺在12V体系上能够到达油耗方针值请求，改换48V体系的需要较小；

2018年今后，周全进级48V体系虽能进步节能结果，可是本钱昂扬，手艺周期长，其将来的成长远景非常黯淡（中汽研）。基于以上缘由，“12V 48V轻混体系”就遭到了喜爱。

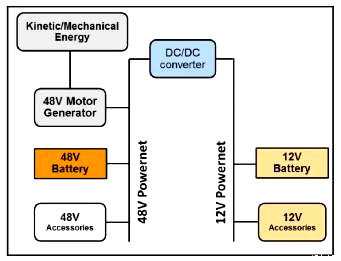

48V轻混体系构架48V轻混体系简略懂得便是由BSG，48V蓄电池，12V蓄电池和DCDC变更器组成，如图2所示。

图2 48V轻混体系表示图(from reference 1)

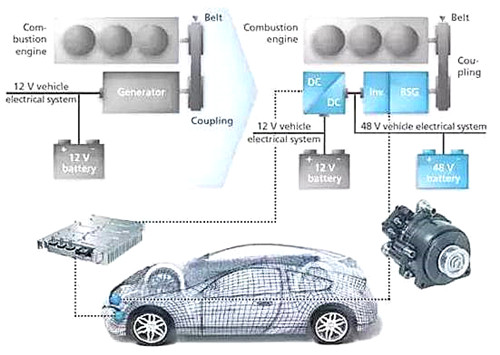

图3是Delphi的48V轻混体系。

图3 Delphi48V轻混体系

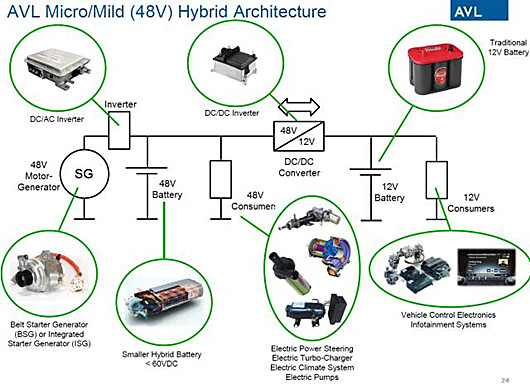

图4是AVL的48V轻混体系。

图4 AVL48V轻混体系

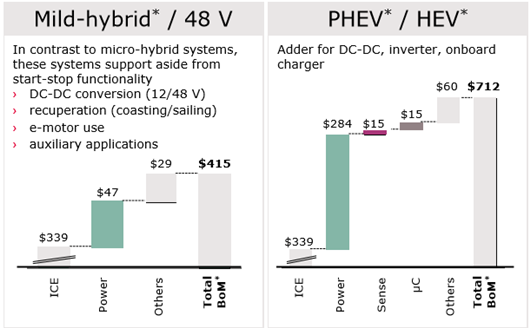

48V轻混体系BOM本钱下图数据来自Infineon，在ICE上增添48V轻混体系，电子元器件的BOM本钱从$339增添到$415。

可是在PHEV或HEV中，因为增添了Inverter、DCDC和OBC，BOM本钱增添了$370。不晓得咱们做的Inverter、DCDC、OBC能卖几多钱，不过严酷的本钱管控估量也是趋向。

From Infineon “Automotive conference Call”

48V/12V DCDC

48V轻混体系中有一个48V转12V的DCDC模块，普通来讲，这个DCDC会接纳Buck-Boost电路。

ISL78226特地利用于48V轻混体系的DCDC转换器，6-Phase 12V/48V Bidirectional Synchronous PWM Controller。以下图片来自ISL78226 datasheet。

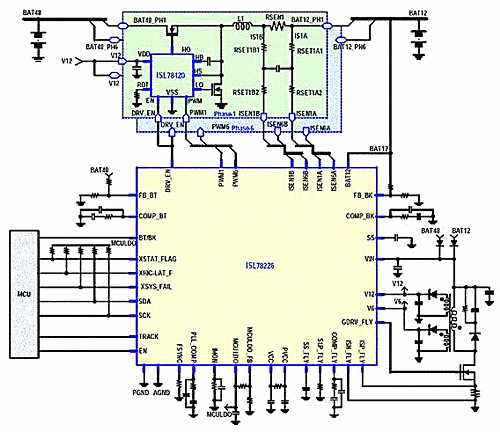

典范利用电路以下图所示，最多撑持6订交织节制。

Multiphase Interleaving Control

这类节制体例的上风很较着，特别是对磁性器件。

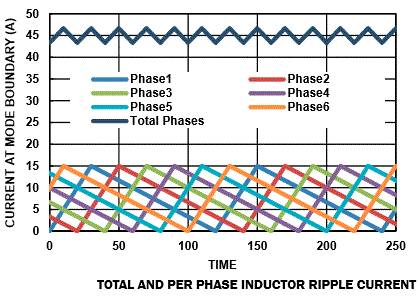

交织节制使得电流纹波很小，从而减小了输入电容和输入电容。

回路的等效电感更小，使得呼应速率更快。

在大电流场所能够在每相利用小电感取代全部大电感，不管在本钱、体积仍是分量等方面城市有上风。
