断绝电源和非断绝电源

在产物设想时，借使倘使不斟酌利用环境对电源断绝的请求，产物到了利用时就会呈现因设想计划的不妥致使的体系不不变，乃至呈现高压破坏后级负载的环境，和呈现风险人身财产宁静的环境。是以产物设想是不是须要断绝相当首要。

断绝电源的选型要注重哪些事变？若何辨别电源是断绝与非断绝？业内通用的观点是：

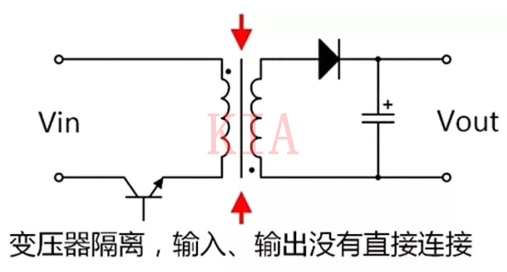

断绝电源：电源的输入回路和输入回路之间不间接的电气毗连，输入和输入之间是绝缘的高阻态，不电流回路，接纳变压器的断绝电源以下图所示：

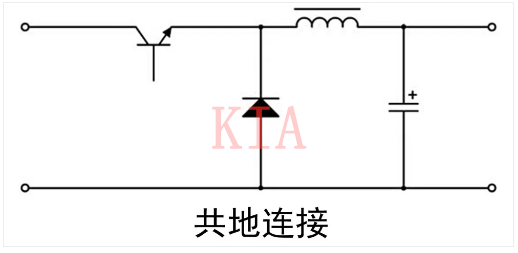

非断绝电源：输入和输入之间有间接的电流回路，比方，输入和输入之间是共地的。以断绝的反激电路和非断绝的BUCK电路为例，非断绝电源如图2所示。

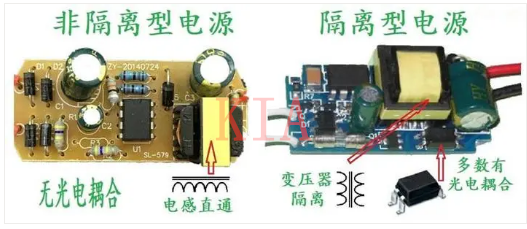

断绝电源与非断绝电源，以下图。

断绝电源与非断绝电源的优错误谬误

由上述观点可知，对经常利用的电源拓扑而言，非断绝电源首要有：Buck、Boost、Buck-Boost等;而断绝电源首要有各类带断绝变压器的反激、正激、半桥、LLC等拓扑。

连系经常利用的断绝与非断绝电源，咱们从直观上便可得出它们的一些优错误谬误，二者的优错误谬误几近是相反的。

利用断绝或非断绝的电源，需领会现实名目对电源的须要是若何的，但在此之前，可领会下断绝和非断绝电源的首要不同：

①断绝模块的靠得住性高，但本钱高，效力差点。

②非断绝模块的布局很简略，本钱低，效力高，宁静机能差。

是以，在以下几个场所，倡议用断绝电源：

①触及能够触电的场所，如从电网取电，转成高压直流的场所，需用断绝的AC-DC电源；

②串行通讯总线经由过程RS-232、RS-485和节制器局域网(CAN)等物理收集传递数据，这些彼此毗连的体系每一个都装备有本身的电源，并且各体系之间常常距离较远，

是以，咱们凡是须要断绝电源停止电气断绝来确保体系的物理宁静，且经由过程断绝堵截接地回路，来掩护体系免受瞬态高电压打击，同时削减旌旗灯号失真；

③对外的I/O端口，为保障体系的靠得住运转，也倡议对I/O端口做电源断绝。

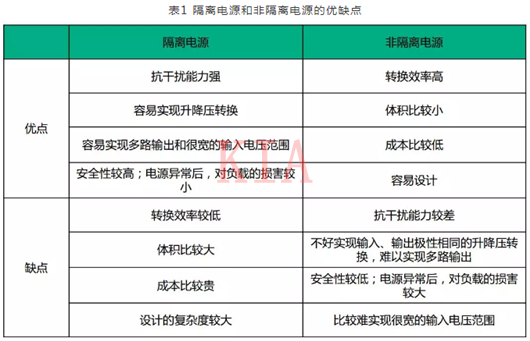

总结的表如表1所示，二者的优错误谬误几近是相反的。

断绝电源与非断绝电源的挑选经由过程领会断绝与非断绝电源的优错误谬误可知，它们各有上风，对一些经常利用的嵌入式供电挑选，咱们已可做成精确的判定：

①体系前级的电源，为进步抗搅扰机能，保障靠得住性，普通用断绝电源。

② 电路板内的IC或局部电路供电，从性价比和体积动身，优先选用非断绝的计划。

③ 对宁静有请求的场所，如需接市电的AC-DC，或医疗用的电源，为保障人身的宁静，必须用断绝电源，有些场所还必须用增强断绝的电源。

④ 对长途产业通讯的供电，为有用下降地电势差和导线耦合搅扰的影响，普通用断绝电源为每一个通讯节点零丁供电。

⑤ 对接纳电池供电，对续航力请求严苛的场所，接纳非断绝供电。

经由过程领会断绝与非断绝电源的优错误谬误可知，它们各有上风，对一些经常利用的嵌入式供电设想，咱们可总结出其挑选的场所。

1、断绝电源

体系前级的电源，为进步抗搅扰机能，保障靠得住性，普通用断绝电源；

对宁静有请求的场所，如需接市电的AC-DC，或医疗用的电源和红色家电，为保障人身的宁静，   必须用断绝电源，如MPS的MP020，为原边反应断绝型AC-DC，合适于1~10W利用 ；

对长途产业通讯的供电，为有用下降地电势差和导线耦合搅扰的影响，普通用断绝电源为每一个通讯节点零丁供电。

2、非断绝电源

电路板内的IC或局部电路供电，从性价比和体积动身，优先选用非断绝的计划；如MPS的MP150/157/MP174系列buck型非断绝AC-DC，合适于1~5W利用；

对任务电压低于36V，接纳电池供电，对续航力请求严苛的场所，优先接纳非断绝供电，如MPS的MP2451/MPQ2451。
