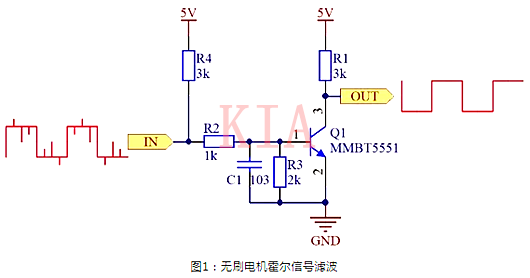

下图1是无刷机电霍尔旌旗灯号的滤波电路，为了保障波形品质，简略的阻容滤波并不能完整处置现实庞杂的任务情况所带来的波形非常，量产的无刷驱动模块也有该电路。
为了保障滤波品质，在RC滤波前面加一个NPN三极管，操纵三极管本身的呼应速率到达高品质滤波目标。
三极管呼应速率有个最小宽度请求，凡是是几十个纳秒到几百纳秒，旌旗灯号大于最小脉宽请求能力保障普通输出而不失真。
凡是在做驱动的时辰，会碰到霍尔旌旗灯号或编码器旌旗灯号的处置，该旌旗灯号是脉冲（方波）旌旗灯号，在滤波之前的波形如图1左侧所示，现实上毛刺会更多更杂。
毛刺宽度普通只要几十个纳秒，在RC滤波前面加上一个三极管后可底子滤除毛刺，让输出更清洁，品质更高，如图1右侧所示。

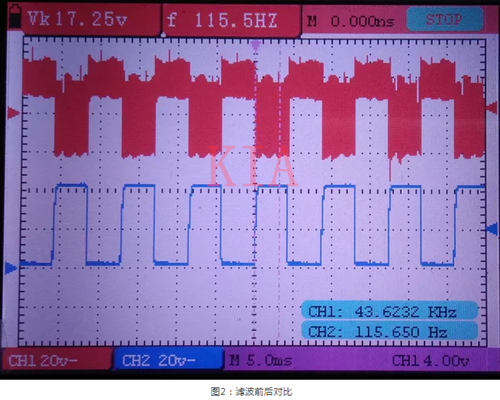

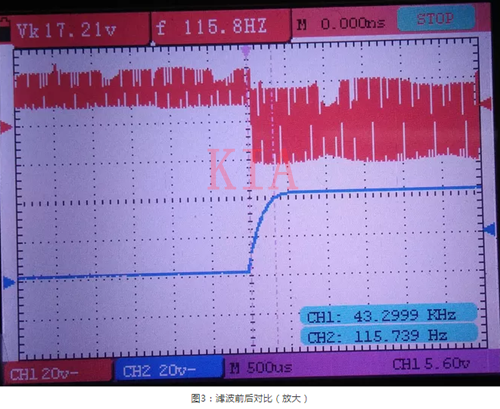

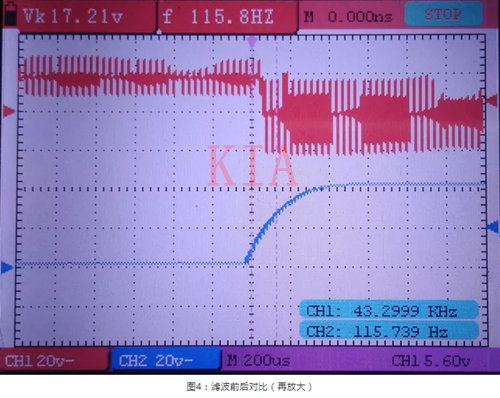

图2、图3、图4是实测无刷机电霍尔旌旗灯号滤波前后的波形对照，白色波形代表霍尔旌旗灯号滤波前的；蓝色波形代表霍尔旌旗灯号滤波后的。

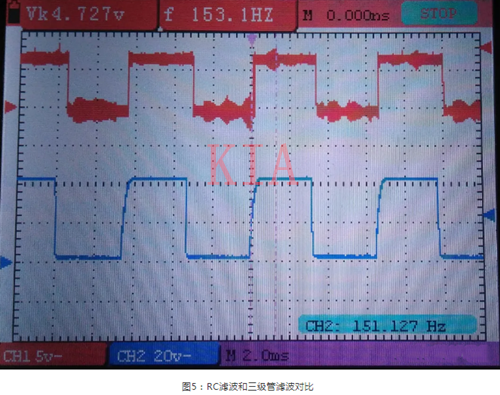

图5是实测无刷机电霍尔旌旗灯号颠末RC滤波后和三级管后滤波的波形对照，白色波形代表霍尔旌旗灯号颠末RC滤波后的，蓝色波形代表霍尔旌旗灯号颠末RC滤波再颠末三极管滤波后的；
注：两个波形不反相，是由于下面阿谁白色波形一向在摆布晃悠，随机抓取的。
要点：
①该类旌旗灯号属于OC输出，以是须要加上拉电阻（R4）；
②阻容滤波（R2、C1）是低通滤波，旌旗灯号频次应低于fc=1/2πRC；
③三极管导通时必须任务在饱和状况，凡是基极电流Ib＞1mA能保障三极管任务在饱和状况；
④三极管输出波形与输出波形反相，这点在法式里能够做取反处置。
