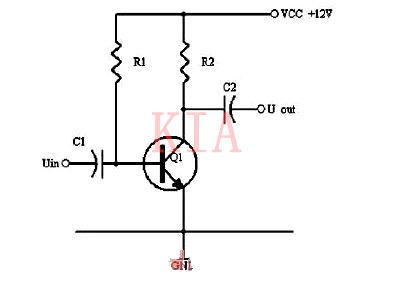

缩小电路的焦点元件是三极管，以是要对三极管要有必然的领会。用三极管组成的缩小电路的品种较多，咱们用经常使用的几种来讲解一下(如图1)。
图1是一共射的根基缩小电路，普通咱们对缩小电路要把握些甚么内容?
阐发电路中各元件的感化；
解缩小电路的缩小道理；
能阐发计较电路的静态任务点；
懂得静态任务点的设置目标和体例。
以上四项中，最初一项较为主要。
图1中，C1、C2为耦合电容，耦合便是起旌旗灯号的通报感化，电容器能将旌旗灯号旌旗灯号畴前级耦合到后级，是由于电容两头的电压不能渐变。
在输出端输出交换旌旗灯号后，因两头的电压不能渐变，输出真个电压会跟从输出端输出的交换旌旗灯号一路变更，从而将旌旗灯号从输出端耦合到输出端。但有一点要说明的是，电容两头的电压不能渐变，但不是不能变。
R1、R2为三极管V1的直流偏置电阻。甚么叫直流偏置？简略来讲，唱工要用饭。请求三极管任务，必先要供给必然的任务前提，电子元件必然是请求有电能供给的了，不然就不叫电路了。
在电路的任务请求中，第一前提是请求要不变。以是，电源必然若是直流电源，以是叫直流偏置。
为甚么是经由进程电阻来供电？电阻就像是供水体系中的水龙头，用调理电流巨细的。
以是，三极管的三种任务 状况：“载止、饱和、缩小”就由直流偏置决议。在图1中，也便是由R1、R2来决议了。
起首，咱们要晓得若何辨别三极管的三种任务状况。简略来讲，辨别任务于何种任务状况能够按照Uce的巨细来辨别，Uce靠近于电源电压VCC。
则三极管就任务于载止状况，载止状况便是说三极管根基上不任务，Ic电流较小(约莫为零)，以是R2由于不电流流过，电压靠近0V，以是Uce就靠近于电源电压VCC。
若Uce靠近于0V，则三极管任务于饱和状况，何谓饱和状况？便是说：Ic电流到达了最大值，就算Ib增大，它也不能再增大了。
以上两种状况咱们普通称为开关状况。除这两种外，第三种状况便是缩小状况，普通测Uce靠近于电源电压的一半。若测Uce方向VCC，则三极管趋势于载止状况，若测Uce方向0V，则三极管趋势于饱和状况。
缩小电路：便是将输出旌旗灯号缩小后输出，(普通有电压缩小，电流缩小和功率缩小几种)。先说咱们要缩小的旌旗灯号，以正弦交换旌旗灯号为例。
在阐发进程中，能够只斟酌到旌旗灯号巨细变更是有正有负，别的不说。下面提到在图1缩小电路电路中，静态任务点的设置为Uce靠近于电源电压的一半，为甚么?
这是为了使旌旗灯号正负能有对称的变更空间，在不旌旗灯号输出的时辰，即旌旗灯号输出为0。
假定Uce为电源电压的一半，咱们当它为一程度线，作为一个参考点。
当输出旌旗灯号增大时，则Ib增大，Ic电流增大，则电阻R2的电压U2=Ic×R2会随之增大，Uce=VCC-U2会变小。
U2最大现实上能到达即是VCC，则Uce最小会到达0V。这是说，在输出信增添时，Uce最大变更是从1/2的VCC变更到0V。
同理，当输出旌旗灯号减小时，则Ib减小，Ic电流减小。则电阻R2的电压U2=Ic×R2会随之减小，Uce=VCC-U2，会变大。
在输出信减小时，Uce最大变更是从1/2的VCC变更到VCC。
如许，在输出旌旗灯号必然规模内产生正负变更时，Uce以1/2VCC为准的话就有一个对称的正负变更规模，以是普通图1静态任务点的设置为Uce靠近于电源电压的一半。
要把Uce设想成靠近于电源电压的一半，这是咱们的目标，但若何能力把Uce设想成靠近于电源电压的一半？
这里要先晓得几个工具,第一个是咱们常说的Ic、Ib，它们是三极管的集电极电流和基极电流，它们有一个干系是Ic=β×Ib。
但咱们初学的时辰，教员很较着的不告知咱们，Ic、Ib是多大才适合？这个题目比拟难答，由于牵扯的工具比拟的多。
但普通来讲，对小功率管，普通设Ic在零点几毫安到几毫安中功率管则在几毫安到几十毫安，大功率管则在几十毫安到几安。
在图1中，设Ic为2mA，则电阻R2的阻值就能够由R=U/I来计较。VCC为12V，则1/2VCC为6V，R2的阻值为6V/2mA，为3KΩ。
Ic设定为2毫安，则Ib可由Ib=Ic/β推出，关健是β的取值了。β普通现实取值100，则Ib=2mA/100=20#A，则R1=(VCC-0.7V)/Ib=11.3V/20#A=56.5KΩ。
但现实上，小功率管的β值远不止100，在150到400之间，或更高。以是若按下面计较来做，电路是有能够处于饱和状况的。
以是偶然咱们不大白，计较没错，但现实不能用。这是由于还少了一点现实的指点，指出现实与现实的不同。
这类电路受β值的影响大，每一小我计较一样时，但做出来的成果不必然不异。

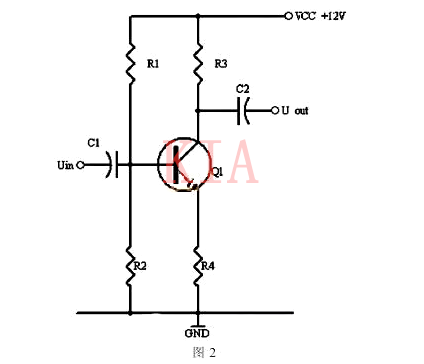

也便是说，这类电路的不变性差，现实利用较少。但若是改成图2的分压式偏置电路，电路的阐发计较和现实电路丈量较为靠近。
在图2的分压式偏置电路中，一样的咱们假定Ic为2mA，Uce设想成1/2VCC为6V。则R1、R2、R3、R4该若何取值呢。
计较公式以下：由于Uce设想成1/2VCC为6V，则Ic×(R3+R4)=6V;Ic≈Ie。能够算出R3+R4=3KΩ，如许，R3、R4各是几多?
普通R4取100Ω，R3为2.9KΩ，现实上R3咱们普通直取2.7KΩ，由于E24系列电阻中不2.9KΩ，取值2.7KΩ与2.9KΩ没甚么大的区分。由于R2两头的电压即是Ube+UR4，即0.7V+100Ω×2mA=0.9V。
咱们设Ic为2mA，β普通现实取值100，则Ib=2mA/100=20#A，这里有一个电流要预算的，便是流过R1的电流了,普通取值为Ib的10倍摆布，取IR1200#A。
则R1=11.1V/200#A≈56KΩR2=0.9V(/200-20)#A=5KΩ
斟酌到现实上的β值能够弘远于100，以是R2的现实取值为4.7KΩ。如许，R1、R2、R3、R4的取值别离为56KΩ、4.7KΩ、2.7KΩ、100Ω，Uce为6.4V。
在下面的阐发计较中，屡次提出假定甚么的，这在现实利用中是须要的，良多时辰须要一个参考值来给咱们计较。
但常常却不，这外面一是咱们对各类器件不熟习，二是健忘了一件事，咱们本身才是用电路的人，一些数据能够本身设定，如许能够少走弯路。
