晶体管开关罕见的操纵之一，是用以驱动唆使灯，操纵唆使灯可以或许唆使电路某特定点的举措状况，亦可以或许唆使马达的节制器是不是被鼓励，另外亦可以或许唆使某一限定开关是不是导通或是某一数字电路是不是处于高电位状况。

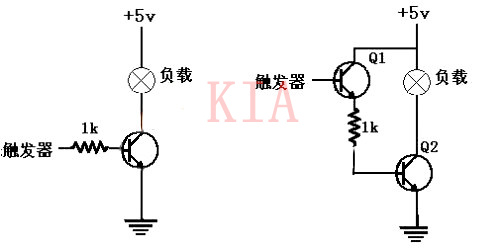

举例而言，下图（a）便是操纵晶体管开关来唆使一只数字正反器（flip-flop）的输出状况。
借使正反器的输出为高准位（普通为5伏特） ，晶体管开关便被导通，而令唆使灯发亮，是以操纵员只需一看唆使灯，便可以或许晓得正反器今朝的任务状况，而不必要操纵电表去检测。
偶然旌旗灯号源（如正反器）输出电路之电流容量太小，缺乏以驱动晶体管开关，此时为防止旌旗灯号源不胜负荷而发生误举措；
接纳下图（b） 所示的改进电路，当输出为高准位时，前驱动射极随耦晶体管Q1做电流缩小后，再使Q2导通而驱动唆使灯；
因为射极随耦级的输出阻抗相称高，是以正反器之必要供给少许的输出电流，便可以或许获得对劲的任务。
数字显现器下图（a）之电路常常被操纵于数字显现器上。
图 （a） 根基电路图 ; （b） 改进电路
在产业装备中，常常必须操纵固态逻辑电路来担负节制的任务，产业装备的节制电路分为三大部份﹕（1）输出部份，（2）逻辑部份，（3）输出部份。
为到达靠得住的运作，产业装备的输出与输出部份凡是任务于较高的电压准位，普通为220伏特。
而逻辑部份倒是操纵于低电压准位的，为了使体系一般任务，便必须使这两种差别的电压准位之间可以或许相同，这类差别电压间的婚配任务就称做界面（interface）题目。
担负界面婚配任务的电路，则称为界面电路。三极管开关就常常被用来担负此类任务。

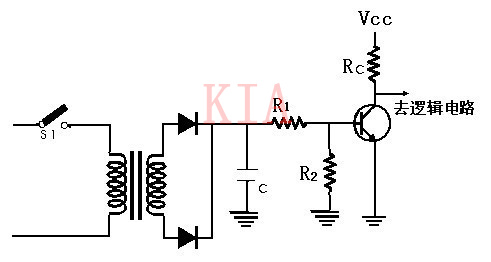

下图操纵三极管开关做为由高压输出节制高压逻辑的界面电路之实例，当输出部份的微动开关闭合时，降压变压器便被导通，而使全波整流滤波电路送出高压的直流节制旌旗灯号，
此旌旗灯号使三极管导通，此时集电极电压降为0（饱和）伏特，此0伏特旌旗灯号可被送入逻辑电路中，以表现微动开关处于闭合状况。
反之，若微动开关开启，变压器便不通电，而使三极管停止，此时集电极电压便回升至VCC值，此一VCC旌旗灯号，可被送入逻辑电路中，藉以表现微动开关处于开启状况。
鄙人图当中，逻辑电路被看成三极管的负载，毗连于集电极和地之间（以下图） ，是以三极管开关电路的R1，R2和RC值必须慎加挑选，以保障三极管只任务于停止区与饱和区，而不致任务于自动（线性） 区内。
图 三极管开关看成输出部份与逻辑部份之间的界面
