经常利用的防反接电路

一、最简略的在电路中串入一只二极管。

长处：电路简略，本钱较低。合用于小电流，对本钱请求比拟严的产物。

错误谬误：由于二极管的PN结在导通时，存在一个压降，普通在0.7V以下。

这个压降就致使这类电路不适合利用在电流较大的电路中，若是电路有10A的电流，那末二极管的功耗便是0.7*10=7W，发烧量仍是很可观的。

在布局松散空间无限的产物中，对产物的不变性某人的利用感触感染上影响仍是比拟大的。

二、对下面下面提到的二极管的压降题目，有不方法降服呢？看下面的电路。

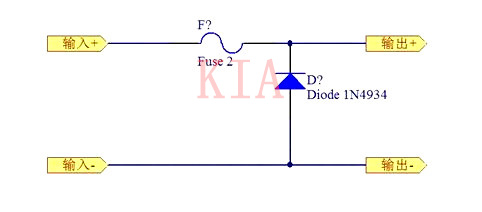

下面的防反接电路接纳了一个保险丝和一个反向并联的二极管，电源极性准确，电路普通任务时，由于负载的存在电流较小，二极管处于反向阻断状况，保险丝不会被熔断。

当电源接反时，二极管导通，此时的电流比拟大，就会将保险丝熔断，从而堵截电源的供应，起到掩护负载的感化。

长处：保险丝的压降很小，不存在发烧题目。本钱不高。

错误谬误：一旦接反须要改换保险丝，操纵比拟费事。

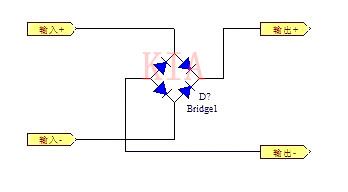

三、正接反接都可普通任务的电路：

长处：输出端不管如何接，电路都能够普通任务。

错误谬误：存在两个二极管的压降。合用于小电流电路。

四、N沟道加强型场效应管防反接电路

由场效应管束作工艺决议了，场效应管的导通电阻比拟小。

是此刻很经常利用的开关器件，出格是在大功率的场所。

以TO-252封装的IRFR1205为例，其首要参数以下：Vdss=55V，Id=44A，Rds=0.027欧姆；能够看到其导通电阻只需27毫欧。

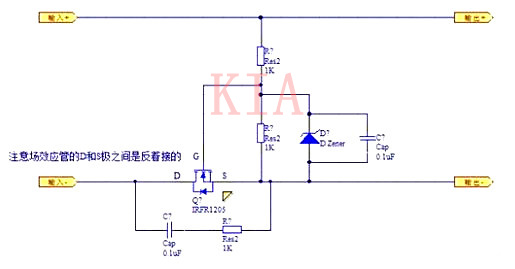

下图便是一个用N沟道场效应管组成的防反接电路

这个电路的最大一个特色便是场效应管的D极和S极的接法。凡是咱们在利用N沟道的加强型的MOS管时，普通是电流由D极进入而从S极流出。利用在这个电路中时则恰好相反。

曾在一个服装论坛t.vhao.net中看到过这个电路，宣布这个电路的楼主被浩繁网友痛批。说是DS之间存在一个二极管底子没法完成。

楼主不说明场效应管的管脚称号，由于存在一个利用场效应管的惯性思惟，致使楼主蒙冤。实在场效应管只需在G和S极之间成立一个适合的电压就会完整导通。

导通以后D和S之间就像是一个开关闭合了，电流是从D到S或S到D都一样的电阻。

在电源极性准确时，电流肇端时经由过程场效应管的稳压管导通，S极电压靠近0V。

两个电阻分压后，为G供给电压，使场效应管导通，由于其导通阻值很小，就把场效应管内部的二极管给替换了。

电源反接时，场效应管内的二极管未到击穿电压不导通。分压电阻无电流流过没法供给G极电压，也不导通。从而起到掩护感化。

对电路中并联在分压电阻上的稳压二极管，由于场效应管的输出电阻是很高的，是一个压控型器件，G极电压要节制在20V内，太高的电压脉冲会致使G极的击穿，这个稳压二极管便是起一个掩护场效应管避免击穿的感化。

对并联在分压电阻上的电容，有一个软启动的感化。在电流起头流过的刹时，电容充电，G极的电压是慢慢成立起来的。

对并联在场效应管D与S之间的阻容串连电路，感受仍是值得商议的。

阻容串连电路普通用作脉冲接收或延时。用在这里要视负载的环境而定，加了也许反而不好。

究竟结果这会致使在电源在反接的时辰会有一个长久的导通脉冲。

也能够用P沟道的场效应管，只是要将器件串在正极的输出端。
