上面几种是含有电容的二极管钳位电路，以下阐发不斟酌二极管的导通压降（即二极管正向导通相称于一根导线，反向停止断路），RC时候常数充足大，保障输出波形不失真。
简略型正钳位电路

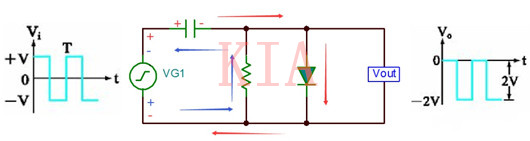

电路道理：输出Vin在负半周时（Vin上负下正），二极管导通，电流如白色箭头所示，电容充电至+V（左负右正），Vout=0V；
输出Vin在正半周时（Vin上正下负），二极管停止，电流如蓝色箭头所示，Vout电压即是电容电压加上正半周电压，以是Vout=2V；
偏压型正钳位电路
偏压型钳位电路和限幅电路很近似，在电路中加入偏置电压来进步或下降钳位值。

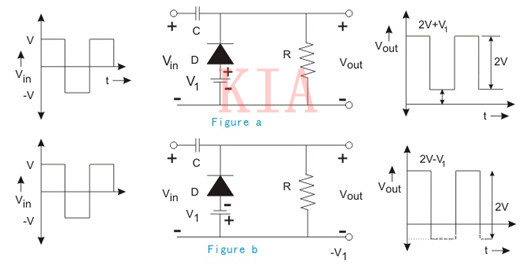

Figure a为正向偏压型，所加的偏压与二极管导通标的目的分歧时，波形向上，即钳位值会进步V1。
Figure b为反向偏压型，所加的偏压与二极管导通标的目的相反时，波形向下，即钳位值会下降V1。
简略型负钳位电路

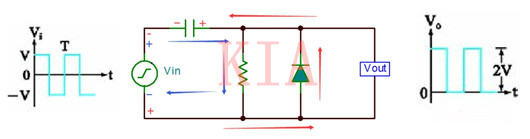

电路道理：输出Vin在正半周时（Vin上正下负），二极管导通，电流如白色箭头所示，电容两头压差充电至+V（左正右负），Vout=0V；
输出Vin在负半周时（Vin上负下正），二极管停止，电流如蓝色箭头所示，Vout电压即是负的（电容电压+负半周电压），即Vout=-2V；
偏压型负钳位电路
偏压型负钳位同偏压型正钳位近似，在电路中加入偏置电压来进步或下降钳位值。

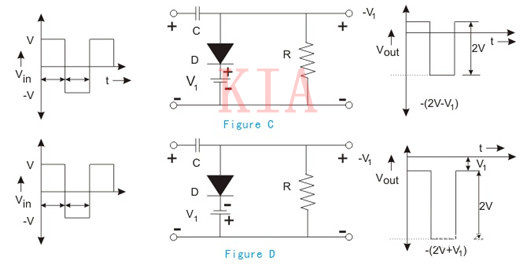

Figure C为反向偏压型，所加的偏压与二极管导通标的目的相反时，波形向上，即钳位值会进步V1。
Figure D为正向偏压型，所加的偏压与二极管导通标的目的不异时，波形向下，即钳位值会下降V1。
罕见的双向二极管钳位电路

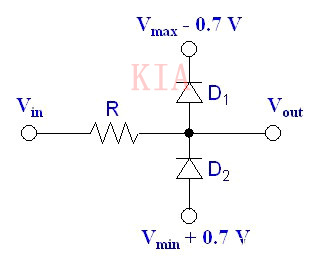

在一些ADC检测电路中会用两个二极管停止钳位掩护，道理很简略，0.7V为D1和D2的导通压降，Vin出去的电压大于即是Vmax时，D1导通，Vout会被钳位在Vmax；
Vin小于即是Vmin时，Vout被钳位在Vmin，普通D2的正极接地。
