上拉是将不肯定旌旗灯号经由过程一个电阻钳位在高电平，电阻同时限流感化；下拉是将不肯定旌旗灯号经由过程一个电阻钳位在低电平。
即，电路中加上拉电阻或下拉电阻的目标是肯定某个状况电路中的高电平或低电平。
简略来讲，电源到器件引脚上的电阻叫上拉电阻，感化是日常平凡利用该引脚为高电平；地到器件引脚的电阻叫下拉电阻，感化是日常平凡使该引脚为低电平。
对非集电极（或漏极）开路输入型电路（如通俗门电路，其晋升电流和电压的才能是无限的，上拉和下拉电阻首要功效是为集电极开路输入型电路供给输入电流通道。
上拉是对器件注入电流，下拉是输入电流；强弱只是上拉或下拉电阻的阻值差别）。
上拉电阻与下拉电阻怎样接线？
上拉电阻：电阻一端接VCC，一端接逻辑电平接入引脚(如单片机引脚)
下拉电阻：电阻一端接GND，一端接逻辑电平接入引脚(如单片机引脚)

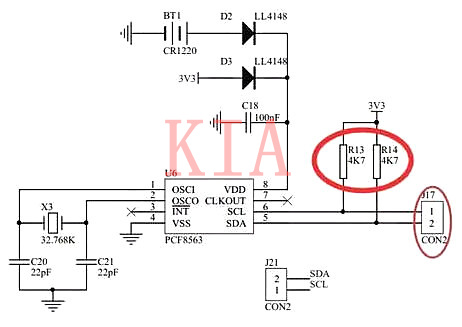

如上图，R13和R14，一端接到了3.3V，一端经由过程J17毗连到单片机引脚，这两个电阻便是上拉电阻。

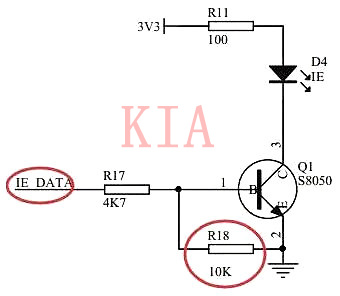

如上图，R18的一端毗连到了GND，一端毗连到了单片机的引脚(只不过是串了一个电阻后毗连到了单片机引脚)。以是这个便是下拉电阻。
上拉电阻和下拉电阻有甚么用？

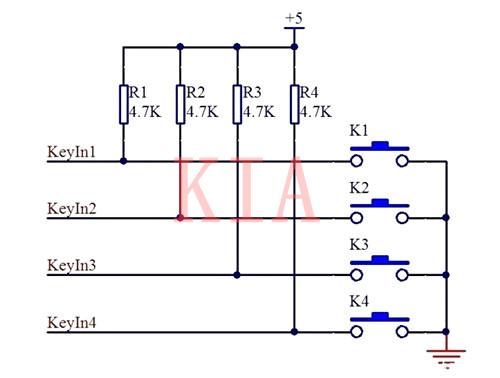

图3 按键检测的简略电路图
进步电路不变性，防止引发误举措。
上图中的按键若是不经由过程电阻上拉到高电平，那末在上电刹时能够就产生误举措，因为在上电刹时电路引脚电平是不肯定的，上拉电阻R的存在保障了其引脚处于高电平状况，就不会产生误举措；进步输入管脚的带载才能。
受其余核心电路的影响，电路在输入高电日常平凡才能缺乏，达不到VCC状况，这会影响全部体系的一般任务，上拉电阻的存在就能够使管脚的驱动才能加强。
进步驱动才能：
比方，用单片机输入高电平，但因为后续电路的影响，输入的高电平不高，便是达不到VCC，影响电路任务。以是要接上拉电阻。
下拉电阻环境相反，让单片机引脚输入低电平，成果因为后续电路影响输入的低电平达不到GND，以是接个下拉电阻。
在单片机引脚电平不定的时辰，让后面有一个不变的电平：
比方下面接下拉电阻的环境下，在单片机刚上电的时辰，电平是不定的，另有便是若是毗连的单片机在上电今后，单片机引脚是输入引脚而不是输入引脚，那这时辰辰的单片电机平也是不定的；
R18的感化便是若是后面的单片机引脚电平不定的话，强迫让电平坚持在低电平。
若是IE_DATA阿谁处所，不毗连任何引脚，那末因为R18的下拉感化，IE_DATA便是低电平，以是三极管就不会导通。
