TTL电路根基布局

TTL旌旗灯号是数字旌旗灯号.CMOS传输门（Transmission Gate）是一种既能够传递数字旌旗灯号又能够传输摹拟旌旗灯号的可控开关电路。

按照集成度的凹凸，将集成电路分为小范围集成电路、中范围集成电路、大范围集成电路、超大范围集成电路。

按照制作工艺的差别，集成电路又分为双极型和单极型两大类。TTL门电路是今朝双极型数字集成电路顶用的多的一种。

TTL门电路顶用的  遍及的是与非门电路，上面以TTL与非门为例，先容TTL电路的根基布局、任务道理和特征。

（1）TTL与非门的根基布局

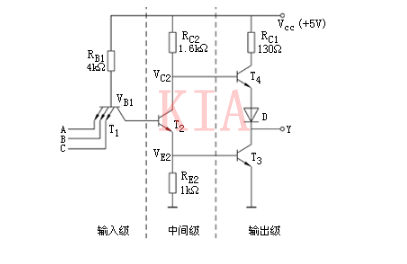

图1是TTL与非门的电路布局。

能够看出，TTL与非门电路根基布局由3局部构成：输入级、中间级和输入级。因为电路的输入端和输入端都是三极管布局，以是称这类布局的电路为三极管---三极管逻辑电路。

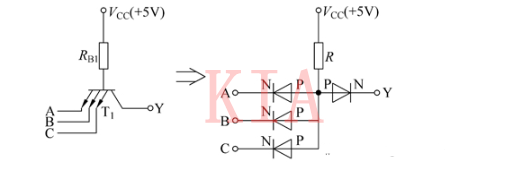

输入级：输入级是一个与门电路布局。T1是多发射极晶体管，能够把它的集电结当作一个二极管，把发射结（三个发射结）当作是与前者面对面的3个二极管，如图2所示。由此看出，输入级便是一个与门电路：Y=A·B·C。

（a）多发射极晶体管（b）多发射极晶体管的等效二级管电路

图2 多发射极晶体管的等效电路

中间级：由三极管T2和电阻RC1、RE2构成。在电路的守旧进程中操纵T2的缩小感化，为输入管T3供给较大的基极电流，加快了输入管的导通。以是，中间级的感化是进步输入管的守旧速率，改良电路的机能。

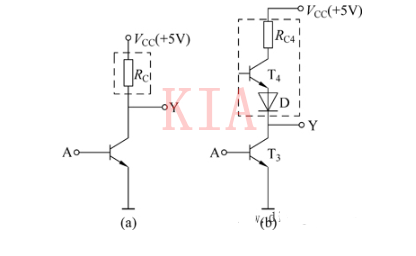

输入级：由三极管T3、T4、二极管D和电阻RC4构成。如图3所示，图3（a）是后面讲过的三极管非门电路，图3（b）是TTL与非门电路中的输入级。

从图中能够看出，输入级由三极管T3完成逻辑非的运算。但在输入级电路顶用三极管T4、二极管D和RC4构成的有源负载替换了三极管非门电路中的RC，目标是使输入级具备较强的负载才能。

图3 晶体管非门电路与TTL与非门输入级

TTL电路任务道理

在上面的阐发中假定输入高、低电平别离为3.6V和0.3V，PN结导通压降为0.7V。

①输入全为高电平3.6V（逻辑1）

若是不斟酌T2的存在，则应有UB1=UA+0.7=4.3V。明显，在存在T2和T3的环境下，T2和T3的发射结一定同时导通。

而一旦T2和T3导通以后，UB1便被钳在了2.1V（UB1=0.7×3=2.1V），以是T1的发射结反偏，而集电结正偏，称为颠倒缩小任务状况。

因为电源经由过程RB1和T1的集电结向T2供给充足的基极电位，使T2饱和，T2的发射极电流在RE2上发生的压降又为T3供给充足的基极电位，使T3也饱和，以是输入真个电位为UY=UCES=0.3V， UCES为T3饱和压降。

可见完成了与非门的逻辑功效之一：输入全为高电日常平凡，输入为低电平。

②输入低电平0.3V（逻辑0）

当输入端中有一个或几个为低电平0.3V（逻辑0）时，T1的基极与发射级之间处于正向偏置，该发射结导通，T1的基极电位被钳位到UB1=0.3+0.7=1V。

T2和T3都停止。因为T2停止，由任务电源VCC流过RC2的电流仅为T4的基极电流，这个电流较小，在RC2上发生的压降也小，能够疏忽，以是UB4≈VCC=5v，使T4和D导通，则有：UY=VCC-UBE4-UD=5-0.7-0.7=3.6V。

可见完成了与非门的逻辑功效的另外一方面：输入有低电日常平凡，输入为高电平。

综合上述两种环境，该电路知足与非的逻辑功效，是一个与非门。
