发光二极管电阻计较体例、接法

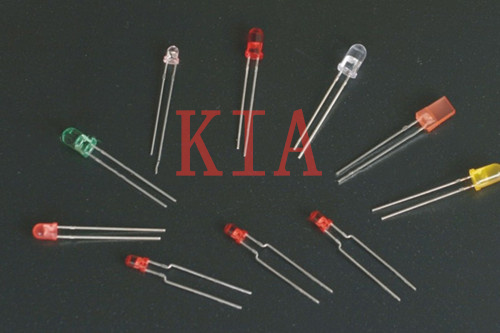

发光二极管是电流节制元件，经由过程流过的电流，间接将电能改变为光能，故也称光电转换器。

发光二极管是古代电子建造中常用的电子元件之一，它以其怪异的长处深受人们的喜爱。上面向大师先容发光二极管电阻计较体例和发光二极管电阻接法。

发光二极管电阻计较体例

假定发光二极管的正向电压为3.5v，察看曲线就晓得电流会趋于无限大，但你能够会说，我用万用表测试过了，电流不会太大。

曲线是抱负的环境，现实任务时会有连线电阻、开关电阻、电池内阻等串在电路里，它们固然小，可对相称于短路的电路来讲，0.1欧姆就已经很大了。

单靠这些外加电阻是不不变且不靠得住的，你不能够在任何一家发光二极管厂家的资料申明里看到许可间接用电压源毗连发光二极管而不接限流电阻的，除非接的是恒流源。

至于电阻的巨细，用欧姆定律V＝I×R计较便能够算出电阻值，计较公式为：供电电压12V-发光二极管压降3V/15mA＝0.6K。

若是有前提，能够测一下发光二极管的正向导通电压值，用一个可调电压源，串一个小电阻，再串连上发光二极管，用万用表丈量发光二极管两头的电压，注重不含电阻，

再把电压源从0起头渐渐增添，当电压源电压增添，发光二极管亮度敏捷增添，而万用表电压增添却变迟缓时，万用表的电压值便是发光二极管的正向导通电压值。

假定正向导通电压值为3.5V，功率3瓦的发光二极管，外加最高4.2V的锂电池，这时候的最大电流应为：I=3W/3.5V=0.85A，最小串连电阻应为：R＝（4.2－3.5)/0.85=0.82欧姆。

也许你不合适的电阻，那末0.5欧姆的也能够，咱们计较一下：电流：I＝（4.2－3.5)/0.5=1.4A   功率为：P＝I×V＝1.4×3.5=4.9W。

你的发光二极管将任务在5W下，固然这都是抱负的环境，手电桶外壳等导电电路城市有必然电阻的，详细环境有前提的能够本身去测一下，没前提的，倡议仍是加一个电阻测试吧，那怕是只要0.5欧姆，能够城市救你的发光二极管一命。固然了，对各类差别功率、电压规模的发光二极管电阻，都能够参考上面的公式本身计较。

发光二极管特色

发光二极管最大的特色是两面性，一方面很耐用，有长达5万小时的利用寿命；另外一方面很懦弱，抗过载能力特差。

通俗的雷电感到、静电、反向过压、正向过流很轻易将其击穿，发光二极管不只发烧并且特怕热，当其结温高于80℃就间接影响利用寿命，出格是红色发光二极管，电源利用不妥很轻易呈现初期光衰景象。

但有的人为了节俭电源本钱，却经常疏忽这些特色，不仅接法不讲求，还经常选用劣质电源或代用电源，乃至用阻容元件取代电源。其成果是因小失大，得失相当，掩护本钱大大跨越了其本身本钱，还丢了诺言。

发光二极管电阻接法

发光二极管的最好电源是恒流源，就象日光灯、节能灯要用镇流器，氙灯、钠灯最好用恒功率源，扩音机、收音机必须用电压源一样，这些都是由其负载的特色决议的。

按照持久的理论证明，利用恒源流，发光二极管能力更持久不变的运作。上面小编就举例申明发光二极管为什么要用恒源流，发光二极管电阻接法哪种更好。

接法举例：

例一：1护栏灯用108个白光LED，每只LED预设电流为13～14mA。

（1）用电压源的接法：(耗电5.8w)

体例一：每组串6灯加限流电阻，后并18组，需电源24V，240mA

体例二：每组串3灯加限流电阻，后并36组，需电源12V，480mA

注：限流电阻＝（电源电压－串连LED灯组电压）÷预设LED灯流

（2）用恒流源的接法：（耗电4.8W，节电20%）

体例一：每组并18灯加并1个掩护稳压管，后串6组，需电源20V，240mA

体例二：每组并12灯加并1个掩护稳压管，后串9组，需电源30V，160mA

体例三：每组并6灯加并1个掩护稳压管，后串18组，需电源60V，80mA

注：稳压二极管的电压值≈并联LED灯组电压＝单个LED电压

例二：想用190mA，0－40V的恒流源，点亮108个白光LED，预设灯流9－11mA，问LED应若何毗连？

1、预算每组应并联的灯数

190mA÷9mA/只≈21.1只（最多21，取小于并最靠近它的整数）

190mA÷11mA/只≈17.2只（起码18，取大于并最靠近它的整数）

每组LED并联的灯数为18、19、20、21都可。

2、计较串连组数

用总灯数别离除以18－21的整数，从中找到一个能整除的数。

108÷18＝6 108÷19≈5.7 108÷20＝5.4 108÷21≈5.1

108能被18整除，即是6，这“18”是并联数，“6”便是串连组数，每组应并联18个，而后串连6组。

3、验算

灯流：190mA÷18只≈10.6mA/只

灯压：6组×3.3V/组≈20V

每组并联18个，而后串连6组。此时，灯流为10.6mA，总电压约20V。
