LED唆使灯电路图及详细阐发-KIA MOS管
信息来历：本站 日期：2021-10-18

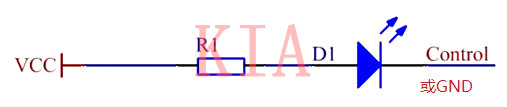

LED唆使灯电路图--电路如上，通俗是LED+限流电阻，作为唆使灯，LED的电流不须要太大，通俗1-2mA便可，电流越小LED灯越耐用，按照电流、电源电压、导通压降、便能够计较出限流电阻阻值巨细，此时还要计较限流电阻的功率，从而挑选适合的封装。
LED限流电阻计较公式：限流电阻Ω = (电源电压V - LED导通压降V) / 电流A
发光二极管的压降：根基在1.2~2V摆布，差别厂商、差别色彩压降不一样，只需二极管导通，压降根基必然，但电压降低压降稍会降低；
直插超亮LED压降：首要有三种色彩，可是三种发光二极管的压降都不不异，
详细压降参考值如下：
红色发光二极管的压降为2.0--2.2V
黄色发光二极管的压降为1.8—2.0V
绿色发光二极管的压降为3.0—3.2V
通俗发光时的额定电流约为20mA。
贴片LED压降：
红色的压降为1.82-1.88V，电流5-8mA
绿色的压降为1.75-1.82V，电流3-5mA
橙色的压降为1.7-1.8V，电流3-5mA
蓝色的压降为3.1-3.3V，电流8-10mA
红色的压降为3-3.2V，电流10-15mA.
二、220V交换电源唆使灯电路

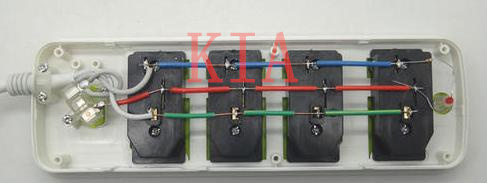

罕见的220V交换电LED唆使灯电路和上述电路一样，即LED+限流电阻，罕见的插排里便是接纳的这类电路。
220V交换电的峰值电压高达310V，若是把LED唆使灯的电流限定在1mA之内，限流电阻最好挑选300K以上，1M之内都是能够，选的电阻越大，电流越小，限流电阻及LED发烧越小，LED唆使灯越耐用。
平常采办的插座中LED唆使灯常常轻易坏，缘由有能够是LED反向击穿破坏或是限流电阻烧坏（通俗是阻值太小或功率挑选的不适合）。
在上述简略的唆使灯电路用在220V交换中，因为LED的反向击穿电压通俗只要几伏，是以在交换电压的负半周，LED处于反向击穿状况，
可是因为限流电阻的存在，电流较小，通俗环境下也不会破坏LED，但有的LED击穿后轻易破坏，且永劫间击穿可致使LED寿命降落，
处理方法是在LED两头并接一个通俗二极管或是串接一个高耐压的二极管（如1N4007），通俗厂商为了节流本钱不会额定加二极管，
另外还能够加大限流电阻的阻值来减小击穿电流，但若是限流电阻过大，LED亮度会降落。

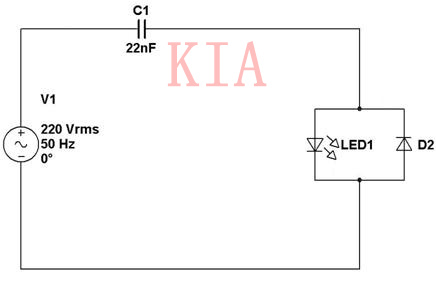

另外限流电阻还能够利用电容取代，如许就不会有电阻发烧题目，电容的容值按照电路的电流来计较，电流=220V/容抗，容抗Xc=1/2πfC，电容通俗挑选耐压400V以上，因为高压电容比电阻贵多了，通俗也不会接纳这类电路。
