经常使用的IGBT单体缓冲接收电路分享-KIA MOS管
信息来历：本站 日期：2021-10-15

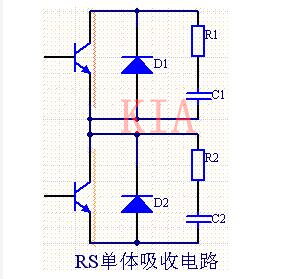

RS单体接收电路
( 1 )按捺关断浪涌电压结果好。
( 2 )最合用于斩波器。
( 3 ) IGBT容量较大时, R1 , R2阻值拔取小,守旧时增添了IGBT集电极的容性守旧电流,消耗增添，IGBT的功效遭到限定。

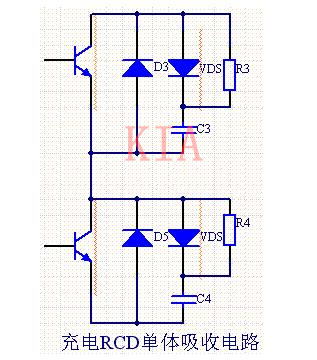

充电RCD单体接收电路
( 1 )可按捺关断浪涌电压。
( 2 )充放电型RCD缓冲电路因为增添了二极管VDS ,可以使R3、 R4增大,防止了IGBT功效受限定。
( 3 )缓冲电路的消耗相称大。
( 4 )因消耗大而不合用于高频开关用处。

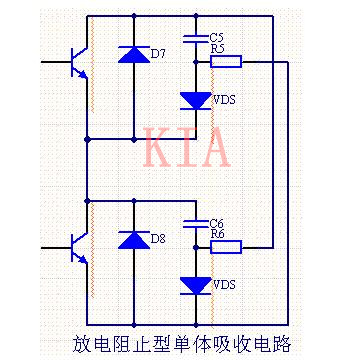

放电禁止型单体接收电路
( 1 )具备较好按捺关断浪涌电压结果。
( 2 )缓冲电路发生的消耗小。
( 3 )最合适于高频开关用处。

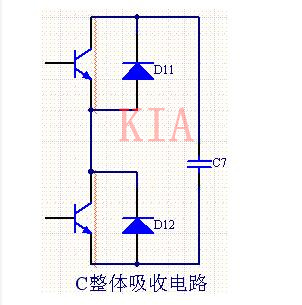

C全体接收电路
( 1 )线路最简略。
( 2 )操纵C7旁路浪涌尖峰电压。
( 3 ) C7取值不妥,易与主回路电感L S组成谐振而发生振荡。
( 4 ) C7的取值按照能量守恒道理可求取。

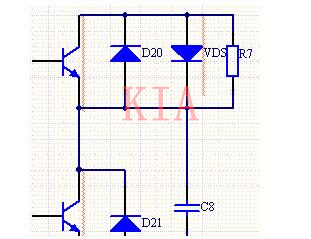

RCD全体接收电路
( 1 )线路相称简略。
( 2 )合用于各类逆变器。
( 3 ) VDS要斧正向规复电压VFM小,反向规复时候短,软规复的二_极管,以下降Vcep值。 关断消耗,防止引发振荡。
