丈量开关电源输入纹波和功率MOSFET的VDS、VGS电压的时辰，凡是要去除示波器探头的帽子，间接将探头的旌旗灯号尖端和地线打仗被丈量地位的两头，减小地线的环路，从而减小空间耦合的搅扰旌旗灯号，如图1所示。

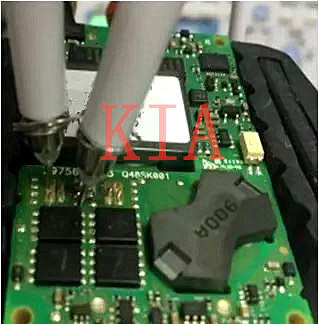

(a)：去除探头帽

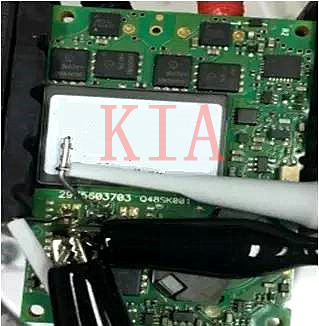

(b)：不去除探头帽
图1：丈量时探头帽设置
丈量输入电压纹波凡是利用20MHz的带宽，丈量MOSFET的VDS、VGS电压要利用全带宽能力保障丈量成果的精确。
带宽参数在1GHz及以下的示波器凡是表现为高斯呼应，具备约从-3dB频次的三分之一处起头迟缓滚降的特征。
-3dB频次处幅值约为低频幅值的70%（1.414/2)，此频次点为示波器带宽fBW，对应的丈量偏差约为30%；丈量的旌旗灯号频次比带宽越小，对应丈量偏差越小。
采办示波器时，凡是示波器厂家倡议最大带宽为丈量的最大频次的3倍，有乐趣的工程师能够计较一下，在0.3fBW频次点处的丈量偏差是几多，计较成果将会有欣喜的发明。
示波用具备最小的回升时候，高斯频响的示波器，丈量的波形按照幅值的10%到90%的规范，设定为回升时候tr，按照Howard W.Johnson道理，为了精确丈量回升沿的波形，所丈量的回升时候和示波器的带宽知足以下前提：tr=0.35/fBW。
丈量的现实体系带宽由示波器带宽和探头带宽配合决议。利用差别的体例和带宽丈量的波形以下：

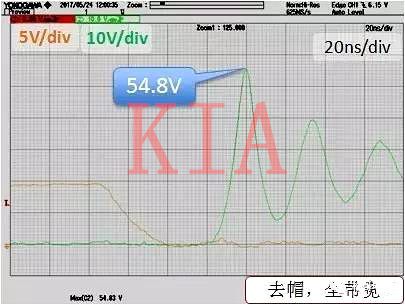

(a)：去除探头帽，全带宽

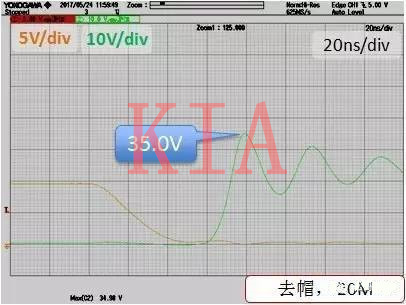

(b)：去除探头帽，20M带宽

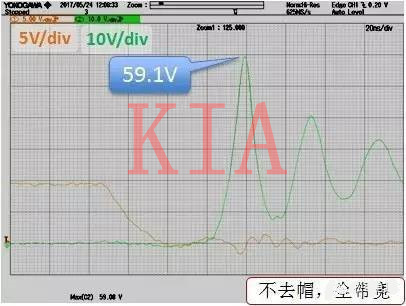

(c)：带探头帽，全带宽

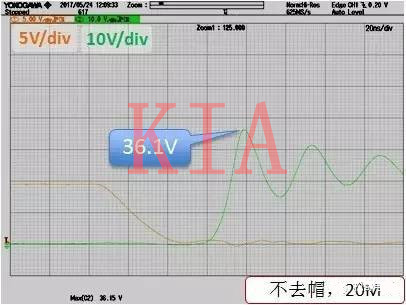

(d)：带探头帽，20M带宽
图2：差别设置丈量的波形
从丈量的成果能够看到，差别的前提下丈量的成果相差较大，任何丈量城市有偏差，只要精确的设置，能力尽能够的减小偏差，进步丈量成果的精确性。
