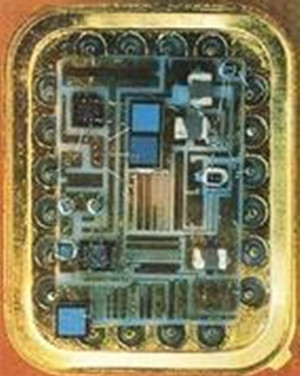

夹杂集成电路（HIC），是零丁的拆卸，比方半导体器件的机关的小型化的电子电路（比方晶体管，二极管或单片集成电路）和无源元件（比方电阻器、电感器、变压器和电容器），并粘结到基板或印刷电路板（PCB）上。
在PCB上具备一个部件印刷线路板根据MIL-PRF-38534的界说，（PWB）不被视为真实的夹杂电路。
夹杂集成电路是由半导体集成工艺与薄（厚）膜工艺连系而制成的集成电路。
夹杂集成电路是在基片上用成膜体例建造厚膜或薄膜元件及其互连线，并在统一基片大将分立的半导体芯片、单片集成电路或微型元件夹杂组装，再外加封装而成。
与分立元件电路比拟，夹杂集成电路具备组装密度大、靠得住性高、电机能好等特色。绝对单片集成电路，它设想矫捷，工艺便利，便于多品种小批量出产；
并且元件参数范围宽、精度高、不变性好，能够蒙受较高电压和较大功率。
夹杂集成电路是将一个电路中所有元件的功效局部集合在一个基片上，能根基上消弭电子元件中的赞助局部和各元件间的拆卸空地和焊点，因此能进步电子装备的拆卸密度和靠得住性。
因为这个布局特色，夹杂集成电路可看成散布参数收集，具备分立元件网路难以到达的电机能。
夹杂集成电路的另外一个特色，是转变导体、半导体和介质三种膜的序列、厚度、面积、外形和性子和它们的引出地位获得具备差别机能的无源网路。
建造夹杂集成电路经常使用的成膜手艺有两种：网印烧结和真空制膜。用前一种手艺建造的膜称为厚膜，其厚度普通在15微米以上，用后一种手艺建造的膜称为薄膜，厚度从几百到几千埃。
若夹杂集成电路的无源网路是厚膜网路，即称为厚膜夹杂集成电路；如果薄膜网路，则称为薄膜夹杂集成电路。
为了知足微波电路小型化、集成化的请求，又有微波夹杂集成电路。这类电路按元件参数的集合和散布环境，又分为集合参数和散布参数微波夹杂集成电路。
集合参数电路在布局上与普通的厚薄膜夹杂集成电路不异，只是在元件尺寸精度上请求较高。而散布参数电路则差别，它的无源网路不是由表面上可分辩的电子元件组成，而是全数由微带线组成。
对微带线的尺寸精度请求较高，以是首要用薄膜手艺建造散布参数微波夹杂集成电路。
为便于主动化出产和在电子装备中慎密组装，夹杂集成电路的建造接纳规范化的绝缘基片。最经常使用的是矩形玻璃和陶瓷基片，可将一个或几个功效电路建造在一块基片上。
建造进程是先在基片上建造膜式无源元件和互连线，组成无源收集，而后装置上半导体器件或半导体集成电路芯片。膜式无源收集用光刻制版和成膜体例建造。
在基片上根据必然的工艺挨次，建造出具备各类差别外形和宽度的导体、半导体和介质膜。把这些膜层彼此组合，组成各类电子元件和互连线。
在基片上建造好全部电路今后，焊上引出导线,须要时,再在电路上涂覆掩护层，最初用外壳密封即成为一个夹杂集成电路。
夹杂集成电路的利用以摹拟电路、微波电路为主，也用于电压较高、电流较大的公用电路中。比便利携式电台、机载电台、电子计较机和微处置器中的数据转换电路、数-模和模-数转换器等。在微波范畴中的利用尤其凸起。
夹杂集成手艺的成长趋向是：
①用多层布线和载带焊手艺，对单片半导体集成电路停止组装和互连，完成二次集成，建造庞杂的多功效、高密度大范围夹杂集成电路。
②无源网路向更麋集、更紧密、更不变方面成长,并且将敏感元件集成在它的无源网路中,建造出集成化的传感器。
③研制大功率、高电压、耐低温的夹杂集成电路。④改良成膜手艺，使薄膜有源器件的建造工艺适用化。⑤用带互连线的基片组装微型片状无引线元件、器件，以下降电子装备的价钱和改良其机能。
