稳压二极管利用电路

1、稳压二极管典范直流稳压电路阐发

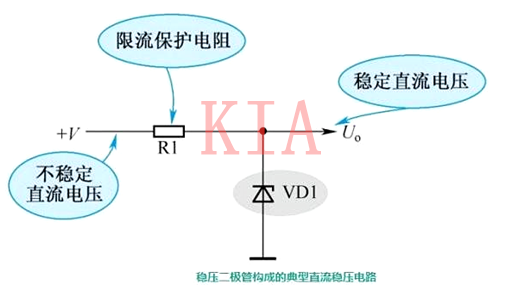

稳压二极管首要用来组成直流稳压电路，这类直流稳压电路布局简略，稳压机能普通。下图所示是稳压二极管组成的典范直流稳压电路。电路中，VZ1是稳压二极管，R1是VZ1的限流掩护电阻。

未经不变的直流任务电压经由过程R1加到稳压二极管上，因为任务电压弘远于VZ1稳压值，以是VZ1进入任务状况，其两头获得不变的直流电压，作为稳压电路的输入电压。

当直流任务电压巨细动摇时，流过R1和VZ1的电流巨细随之响应动摇，因为稳压二极管VZ1稳压不变，如许直流电压巨细动摇的电压降在电阻R1上。

2、电子滤波器中的稳压二极管

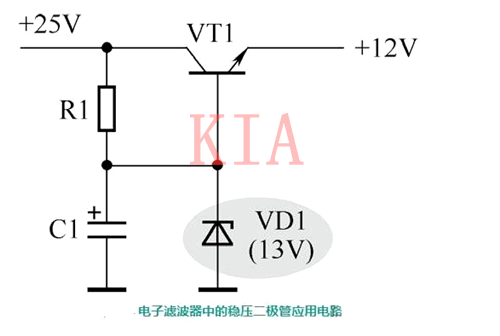

下图所示是电子滤波器中的稳压二极管利用电路。电路中，VZ1是稳压二极管，VT1是电子滤波管，C1是VT1基极滤波电容，R1是VT1偏置电阻。

在稳压二极管导通后，VT1基极电压被不变在13V，按照三极管发射结导通后的结电压根基不变特征可知，这时候候候候候VT1发射极直流输入电压也是不变的，到达不变输入电压目标。

3、稳压二极管组成的浪涌掩护电路

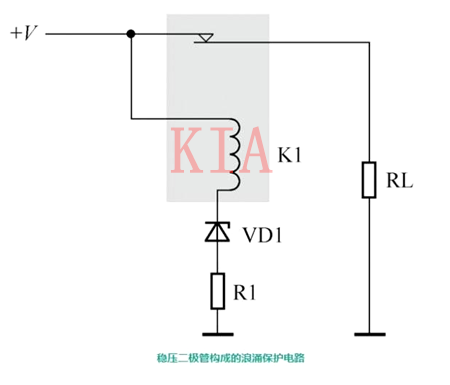

下图所示是稳压二极管组成的浪涌掩护电路。电路中，K1是继电器，VZ1是稳压二极管，R1是限流掩护电阻，RL是负载电阻。

当任务电压不浪涌呈现时，任务电压不高到足以使稳压二极管VZ1导通的水平，这时候候候候候VZ1停止，不电流流过继电器K1，K1的触点坚持导通状况，任务电压经由过程继电器触点为负载RL一般供电。

当任务电压呈现浪涌时，因为电压降低，稳压二极管VZ1导通，这时候候候候候有电流流过继电器K1，K1的触点断开，电压不能经由过程继电器触点为负载RL供电，到达掩护负载RL的目标。

4、稳压二极管组成的过电压掩护电路

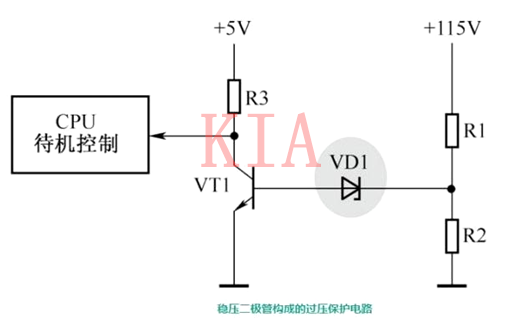

下图所示是稳压二极管组成的过电压掩护电路。电路中VZ1是稳压二极管，VT1是节制管，+115V是主任务电压。

电阻R1和R2组成115V直流任务电压的分压电路，分压后的电压经由过程稳压二极管VZ1加到VT1基极，当115V电压巨细一般时，R1和R2分压后的电压缺乏以使稳压二极管导通，这时候候候候候VT1基极电压为0，VT1停止，其集电极为高电平，此时待机掩护电路不举措，电路一般任务。

当电压高于115V时，R1和R2分压后的电压足以使稳压二极管VZ1导通，这时候候候候候VT1饱和导通，其集电极为低电平，经由过程待机节制线的节制使电路进入待机掩护状况。

5、功率缩小器中的过电压掩护电路

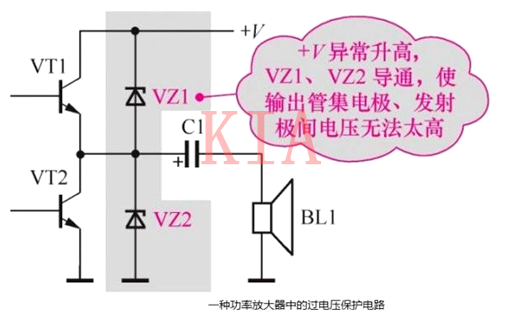

下图所示是一种功率缩小器中的过电压掩护电路。电路中，VZ1和VZ2是掩护二极管，是稳压比拟高的稳压二极管。VT1和VT2是功率缩小器中的两只输入管。

（1）直流任务电压一般时：稳压二极管VZ1和VZ2不导通，相称于开路，对功率缩小器一般任务无影响。

（2）掩护时电路阐发：直流电压非常降低，稳压二极管VZ1、VZ2便击穿，钳住VT1和VT2管集电极与发射极之间直流任务电压，使VT1和VT2管集电极与发射极之间直流任务电压不会进一步增大，以到达掩护功放输入管的目标。

6、稳压二极管组成的限幅电路

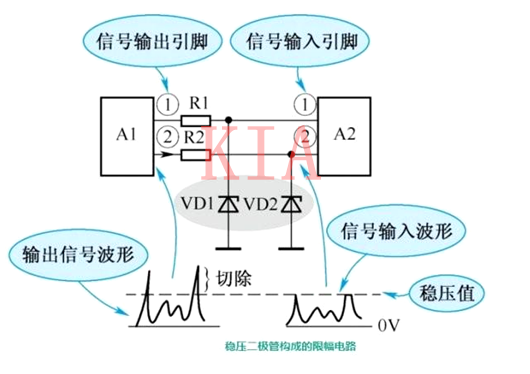

下图所示是稳压二极管组成的限幅电路。电路中，A1和A2是集成电路，VZ1和VZ2是稳压二极管。

从集成电路A1的1脚输入旌旗灯号经由过程R1加到集成电路A2的1脚。当集成电路A1的1脚输入旌旗灯号幅度不跨越VZ1稳压值时，这一旌旗灯号完全的加到集成电路A2的1脚上；

当集成电路A1的1脚输入旌旗灯号幅度跨越VZ1稳压值时，幅度跨越局部使VZ1导通，旌旗灯号幅度的最大值被限定，到达限幅目标。

1）R2和VZ2组成的限幅电路与R1和VZ1组成的电路任务道理一样，只是它用来限定集成电路A1的2脚输入旌旗灯号幅度。

2）R1和R2的感化一样，它用来传输集成电路A1和A2之间的旌旗灯号，同时也是VZ1和VZ2的限流掩护电阻。

3）限幅电路只是限去电压值跨越稳压二极管稳压值的局部，对旌旗灯号电压幅度小于稳压二极管稳压值的局部无穷副感化。

7、稳压二极管组成的电弧按捺电路

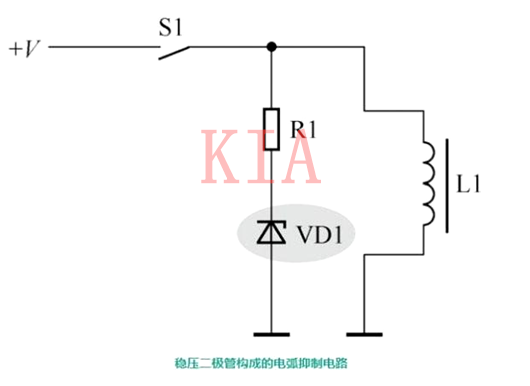

下图所示是稳压二极管组成的电弧按捺电路，这类电路通经常使用于一些功率较大的电磁吸铁节制电路中。电路中，VZ1是稳压二极管，L1是电感，R1是限流掩护电阻，S1是电源开关。

这一电路的任务道理是：在电源开关S1从接通转为断开时，电感L1两头发生的标的目标电动势为上正下负，这一反向电动势很大，经由过程R1加到了稳压二极管VZ1两头，使之导通，如许将反向电动势能量开释，使开关S1上不会发生很大的电动势，从而不能发生电弧，到达了消弧目标。

电源开关S1一般接通时，直流电压经由过程R1加到VZ1上的电压不够大，缺乏以使VZ1导通，以是VZ1处于停止状况，不影响电路一般任务。
