静态阐发场效应管的缩小电路-KIA MOS管
信息来历：本站 日期：2021-10-09
按照偏置电路情势，场效应管缩小电路的直流通路分为自给偏压电路和分压式偏置电路。
自给偏压电路

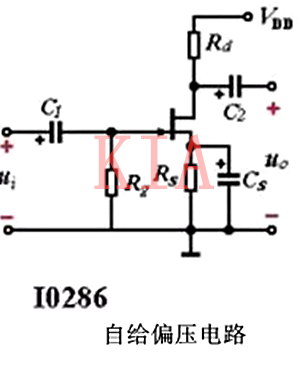

用N沟道结型场效应管构成的自给偏压电路如图所示。
自给偏压道理：在一般任务规模内，场效应管的栅极几近不取电流，IG= 0，以是，UG = 0，当有IS = ID流过RS时，
必然会发生一个电压Us＝IsRs＝IdRs，从而有：
UGS = UG- US= - IDRS
依托场效应管本身的电流ID 发生了栅极所需的负偏压，故称为自给偏压。
为了减小RS对缩小倍数的影响，在RS 两头并联了一个旁路电容 Cs。
预算静态任务点，由图所示电路的直流通路可得：
UGS = UG- US= - IDRSGS0223
UDS = ED - ID（RS + Rd） GS0224
结型场效应管的转移特征可类似表现为：
中IDSS为饱和泄电流，VP为夹断电压。
联立求解GS0223～GS0225百般，便可求得静态任务点Q（ID，UGS，UDS）。
分压式偏置电路
因为参数IDSS ，VP 等与温度有关，是以，场效应管缩小电路也要想法不变静态任务点。
现实上，自给偏压电路就具备必然的不变Q点的才能。
比方：温度降低使ID增添时，US也随之增添，从而使UGS 更负，反过去又按捺了ID的增大。
但若是对温度不变性请求更高时，纯真靠增大RS来不变Q点，必将会致使Au降落，乃至发生严峻的非线性失真。

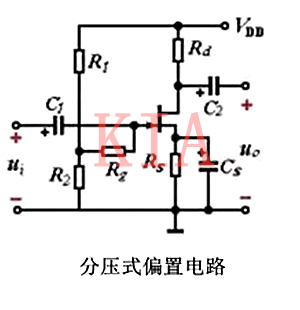

图所示的分压式偏置电路，经由过程R1与R2分压，给栅极一个牢固的IE电压，如许便能够把RS选的比拟大，而Q点又不致于太低。
图中Rg的首要感化是增大输出电阻，进一步减小栅极电流。
对分压式偏置电路，在肯定静悉任务点时，一样可用图解法和计较法。与自给偏压电路差别的地方是UG≠0。只要将栅源回路直流负载线方程改成：
