阐发MOS管G极串连电阻若何按捺谐振-KIA MOS管
信息来历：本站 日期：2021-10-08

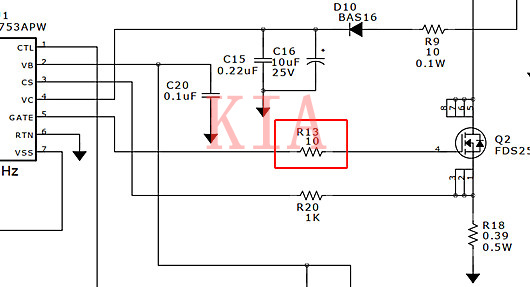

这个是典范的MOS管驱动电路，串连了10Ω电阻。
虽然从电路图上看去，下面既不电感，也不电容。但现实上是，咱们PCB总要将线从驱动芯片拉到MOS管，线宽12mil，长度10mm的走线寄生电感是9．17nH。
现实电路中10mm走线太普通了，以是寄生电感必定是存在的。
电感有了，电容呢？功率MOS管都有输出电容存在，并且还不小，小的几百pF，大点的几nF。咱们只是为了申明事理，那取电容1nF吧。
普通来讲，左侧驱动管子收回开关旌旗灯号，它的内阻普通不会很低，虽然此刻不晓得它究竟是多大，那就根据比拟卑劣的环境来看，就让Rs＝0．1Ω。
那末负载电阻是多大呢？负载是MOS管，那阻抗就很大了，就取RL＝1MΩ。

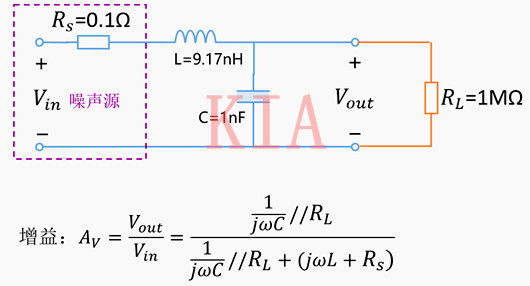

看看此刻的等效电路：

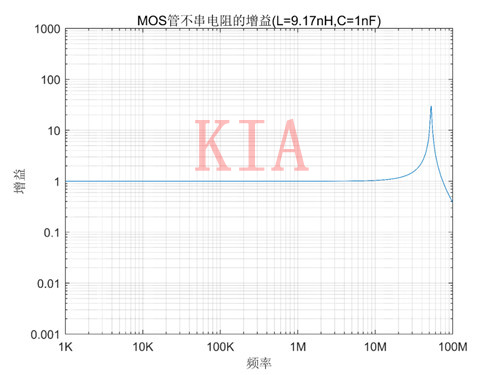

源内阻越小，负载阻抗越大，就越轻易产生谐振尖峰。咱们画出此时曲线。
能够看到，谐振频次52Mhz处增益到达了好几十倍。而MOS管驱动旌旗灯号能够看做是一个阶跃旌旗灯号，频次份量很是丰硕，必定有52Mhz四周的频次。
以是说确切会产生谐振。

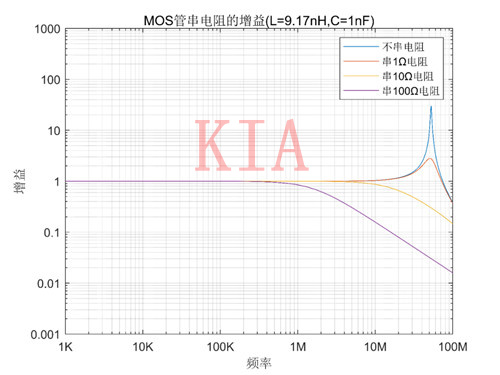

此刻别离串连1Ω，10Ω，100Ω电阻，这个电阻能够等效到内阻外面去，相称于等效电路变成了Rs＝1．1Ω，Rs＝10．1Ω，Rs＝100．1Ω，别的参数稳定。再看看曲线。
能够看到，串连1Ω电阻，仍是缩小，最大到3倍，申明电阻稍小。而10Ω电阻就可以完整消弭振荡了。
100Ω电阻也能完整消弭振荡，可是其停止频次更低，会形成驱动旌旗灯号的高频份量丧失，终究回升沿变缓，也便是MOS管开启的时候变长。
信任到这里，对这个串连电阻的感化，已怎样取值应当就比拟清晰了。G极走线越长，寄生电感越大，越轻易引发题目，电阻就要选得更大些。
