MOS器件--耗尽层和反型层详解和区分-KIA MOS管
信息来历：本站 日期：2021-10-08
反型层是半导体资料中的一层，在某些前提下，大都载流子的范例在必然前提下变更。在凡是的MOS器件中，反型层组成导电沟道，是器件导通的缘由，外表反型状况对MOS器件相称首要。
当栅源之间加上正向电压P型衬底相称于以SiO2为介质的平板电容器，在正的栅源电压的感化下，介质将发生一个垂直于半导体外表的由栅极指向P衬底的电场但不会发生电流iG。
这个电场是排挤空穴而吸收电子的，是以，使栅极四周的P型衬底中的空穴被排挤，同时P型衬底中的少子（电子）被吸收到栅极下的衬底外表，当正的栅源电压到达必然数值时，这些电子在栅极四周的P型硅外表便构成了一个N型薄层，称之为反型层。
在反型状况下，反型载流子首要散布在紧靠外表的薄层内，其厚度约为10nm，比上面的耗尽层薄很多。普通假定反型层是一个厚度能够疏忽的薄层，这一假定称为电荷薄层类似，全数下降在其下的耗尽层上。
强反型状况
半导体外表的大都载流子浓度即是体内的大都载流子浓度时，半导体外表起头强反型。
强反型时，外表势类似为稳定的数值，耗尽层电荷及耗尽层厚度有极大值，此时多余栅压只是构成反型层电荷。
耗尽层，是指PN结中在漂移活动和分散感化的两重影响下载流子数目很是少的一个高电阻地区。耗尽层的宽度与资料自身性子、温度和偏置电压的巨细有关。
耗尽层（depletion region），又称耗尽区、反对层、势垒区（barrier region），是指PN结中在漂移活动和分散感化的两重影响下载流子数目很是少的一个高电阻地区。
耗尽层的宽度与资料自身性子、温度和偏置电压的巨细有关。
耗尽区是如许定名的，由于它是由导电地区经由过程撤除一切自在电荷载体而构成的，而不留下任何电流。
领会耗尽区是诠释古代半导体电子器件的关头：二极管，双极结型晶体管，场效应晶体管和可变电容二极管都依靠于耗尽区景象。

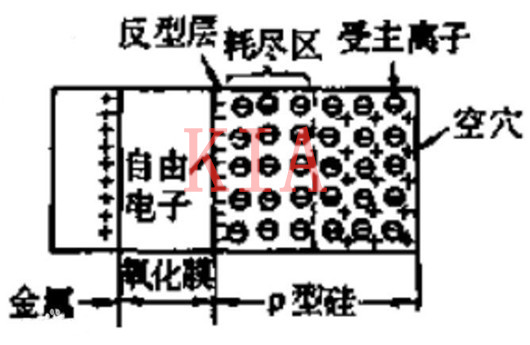

MOS管构成导电沟道时的耗尽层和反型层区分
以NMOS为例，它是P型衬底，空穴是衬底的多子。
NMOS要导通的话，得给栅极加正电压，那末栅极金属层将堆集正电荷，排挤衬底中的空穴，使之剩下不能挪动的负电中间地区，这块地区就叫做耗尽层。
简略懂得便是衬底里的多子被耗尽（排挤）了。甚么是反型层呢？给栅极加正电压，排挤空穴的同时，也会吸收衬底中的自在电子。
电子被吸收到耗尽层和绝缘层（SiO2）之间，构成一个N型薄区，称为反型层。这个反型层便是源漏之间的导电沟道。
