开关电源是操纵古代电力电子手艺，节制开关管守旧和关断的时候比率，保持不变输入电压的一种电源。
开关电源普通由脉冲宽度调制（PWM）节制IC和MOSFET组成。跟着电力电子手艺的成长和立异，使得开关电源手艺也在不时地立异。
今朝，开关电源以小型、轻量和高效力的特色被普遍操纵几近一切的电子装备，是现今电子信息财产飞速成长不可贫乏的一种电源体例。
开关电源产物普遍操纵于财产主动化节制、兵工装备、科研装备、LED照明、工控装备、通信装备、电力装备、仪器仪表、医疗装备、半导体制冷制热、氛围污染器，电子冰箱，液晶显现器，LED灯具，通信装备，视听产物，安防监控，LED灯带，电脑机箱，数码产物和仪器类等范畴。
古代开关电源有两种：一种是直流开关电源；另外一种是交换开关电源。
Buck电路阐发
Buck变更器是一种降压式非断绝开关电源，当开关管导通时，输入电源经由进程电感给输入供电，同时电感存储能量；当开关管关断时，电感经由进程续流二极管给输入供电；如斯频频便可保持输入发生一个恒定的电压。

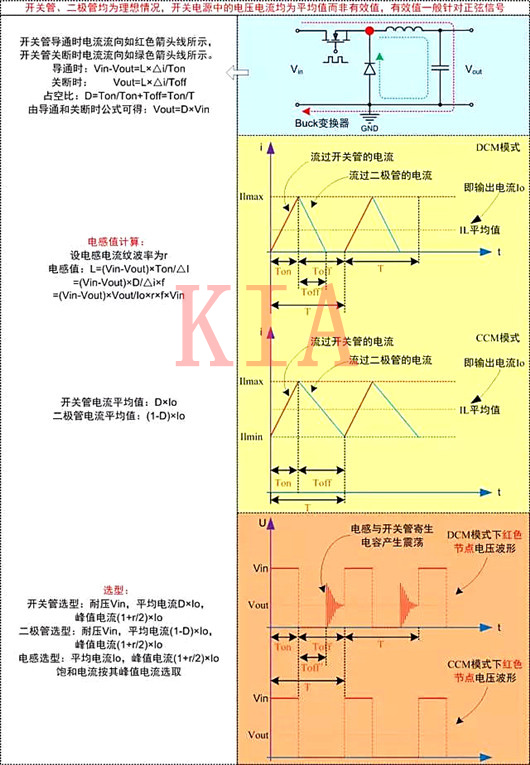

其Buck电路拓扑布局和电路阐发计较见图1所示。
图1 Buck电路阐发
Boost电路阐发
Boost变更器是一种降压式非断绝开关电源，当开关管导通时，输入电源经由进程电感给电感充电，电感存储能量；当开关管关断时，输入电源和电感能量经由进程续流二极管给输入供电；如斯频频便可保持输入发生一个恒定的电压。

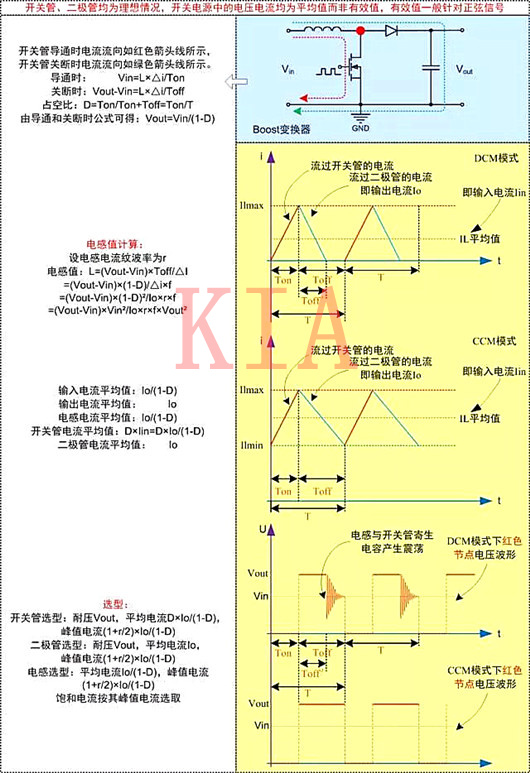

其Boost电路拓扑布局和电路阐发计较见图2所示。
图2 Boost电路阐发
Buck-Boost电路阐发
Buck-Boost变更器是一种起落压式非断绝开关电源，当开关管导通时，输入电源经由进程电感给电感充电，电感存储能量；当开关管关断时，电感能量经由进程续流二极管给输入供电；如斯频频便可保持输入发生一个恒定的负电压。
其Buck-Boost电路拓扑布局和电路阐发计较见图3所示。
图3 Buck-Boost电路阐发
