电源办理芯片

电源办理芯片（Power Management Integrated Circuits），是在电子装备体系中担当起对电能的变更、分派、检测及其余电能办理的职责的芯片.首要担任辨认CPU供电幅值，发生响应的短矩波，鞭策后级电路停止功率输出。

电源办理集成电路（IC）是一种芯片，担任电子装备体系中电能的转换、配电、检测和其余电源办理。其首要担任将源电压和电流转换为可由微处置器、传感器等负载利用的电源。

首要电源办理芯片有的是双列直插芯片，而有的是外表贴装式封装，此中HIP630x系列芯片是比拟典范的电源办理芯片，由闻名芯片设想公司Intersil设想。

它撑持两/三/四相供电，撑持VRM9.0标准，电压输出规模是1.1V-1.85V，能为0.025V的距离调剂输出，开关频次高达80KHz，具备电源大、纹波小、内阻小等特色，能紧密调剂CPU供电电压。

电源办理半导体从所包罗的器件来讲，明白夸大电源办理集成电路(电源办理IC，简称电源办理芯片)的地位和感化。电源办理半导体包罗两局部，即电源办理集成电路和电源办理分立式半导体器件。

经常利用的电源办理芯片

电源办理集成电路包罗良多品种别，大抵又分红电压调剂和接口电路两方面。

电压凋整器包罗线性高压降稳压器(即LDO)，和正、负输出系列电路，另外 不有脉宽调制(PWM)型的开关型电路等。

因手艺前进，集成电路芯片内数字电路的物理尺寸愈来愈小，因此任务电源向低电压成长，一系列新型电压调剂器应运 而生。

电源办理用接口电路首要有接口驱动器、马达驱动器、功率场效应晶体管(MOSFET)驱动器和高电压/大电流的显现驱动器等等。

电源办理分立式半导体器件则包罗一些传统的功率半导体器件，可将它分为两大类，一类包罗整流器和晶闸管;

另外一类是三极管型，包罗功率双极性晶体管，含有MOS布局的功率场效应晶体管(MOSFET)和绝缘栅双极型晶体管(IGBT)等。

在某种水平下去讲，恰是由于电源办理IC的大批成长，功率半导体才改称为电源办理半导体。也恰是由于这么多的集成电路(IC)进入电源范畴，人们才更多地以电源办理来称号现阶段的电源手艺。

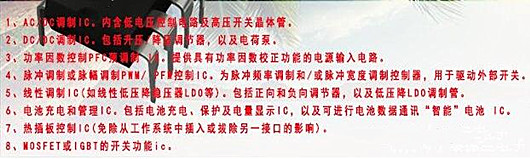

电源办理半导体本中的主导局部是电源办理IC，大抵可归结为下述8种。

1、AC/DC调制IC。内含低电压节制电路及高压开关晶体管。

2、DC/DC调制IC。包罗升压/降压调理器，和电荷泵。

3、功率因数节制PFC预调制 IC。供给具备功率因数校订功效的电源输出电路。

4、脉冲调制或脉幅调制PWM/ PFM节制IC。为脉冲频次调制和/或脉冲宽度调制节制器，用于驱动内部开关。

5、线性调制IC(如线性高压降稳压器LDO等)。包罗正向和负向调理器，和高压降LDO调制管。

6、电池充电和办理IC。包罗电池充电、掩护及电量显现IC，和可停止电池数据通信“智能”电池 IC。

7、热插板节制IC(免去从任务体系中拔出或废除另外一接口的影响)。

8、MOSFET或IGBT的开关功效ic。

在这些电源办理IC中，电压调理IC是成长最快、产量最大的一局部。各类电源办理IC根基上和一些相干的利用相接洽，以是针对差别利用，还能够列出更多范例的器件。

电源办理的手艺趋向是高效力、低功耗、智能化。

进步效力触及两个差别方面的内容：一方面想要坚持能量转换的综合效力，同时还但愿减小装备的尺寸;另外一方面是掩护尺寸稳定，大幅度进步效力。

在交换/直流(AC/DC)变更中，低的通态电阻，合适计较机和电信利用中加倍高效适配器和电源的须要。

在电源电路设想方面，普通待机能耗已降到1W以下，并可将电源效力进步至90%以上。要进一步下降现有待机能耗，则须要有新的IC制作工艺手艺及在低功耗电路设想方面的冲破。

电源办理芯片的利用规模非常普遍，成长电源办理芯片对进步零件机能具备主要意思，对电源办理芯片的挑选与体系的需要间接相干，而数字电源办理芯片的成长还需逾越本钱难关。

现当代界，人们的糊口已经是半晌也离不开电子装备。电源办理芯片在电子装备体系中担当起对电能的变更、分派、检测及其它电能办理的职责。

电源办理芯片对电子体系而言是不可或缺的，其机能的好坏对零件的机能有着间接的影响。
