缩小器同相缩小与反相缩小区分

运算缩小器（简称“运放”）是具备很高缩小倍数的电路单位。在现实电路中，凡是连系反应收集共同组成某种功效模块。

它是一种带有特别耦合电路及反应的缩小器。其输出旌旗灯号能够是输出旌旗灯号加、减或微分、积分等数学运算的成果。由于初期利用于摹拟计算机顶用以完成数学运算，是以得名“运算缩小器”。

运算缩小器是一个内含多级缩小电路的电子集成电路，其输出级是差分缩小电路，具备高输出电阻和按捺零点漂移才能；

中间级首要停止电压缩小，具备高电压缩小倍数，普通由共射极缩小电路组成；输出极与负载相连，具备带载才能强、低输出电阻特色。运算缩小器的利用很是普遍。

电路中的运算缩小器，有同相输出端和反相输出端，输出真个极性和输出端是统一极性的便是同相缩小器，而输出真个极性和输出审察反极性的则称为反相缩小器。

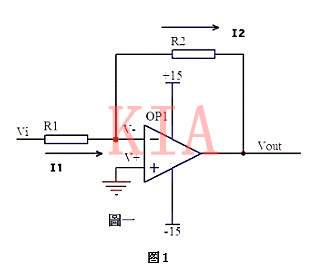

图一运放的同向端接地=0V，反向端和同向端虚短，以是也是0V，反向输出端输出电阻很高，虚断，几近不电流注入和流出，那末R1和R2相称因而串连的，流过一个串连电路中的每只组件的电流是不异的，即流过R1的电流和流过R2的电流是不异的。

流过R1的电流：I1=(Vi-V-)/R1………a

流过R2的电流：I2=(V--Vout)/R2……b

V-=V+=0………………c

I1=I2……………………d

求解下面的初中代数方程得

Vout=(-R2/R1)*Vi

这便是反相缩小器的输出输出干系式了。

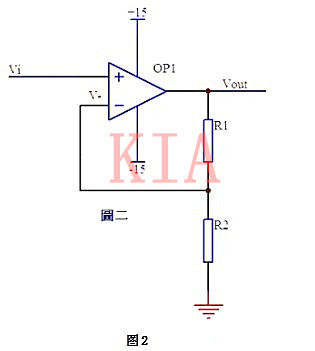

图二中Vi与V-虚短，则Vi=V-……a

由于虚断，反向输出端不电流输出输出，经由过程R1和R2的电流相称，设此电流为I，由欧姆定律得：

I=Vout/(R1+R2)……b

Vi即是R2上的分压，即：Vi=I*R2……c

由abc式得Vout=Vi*(R1+R2)/R2，这便是同相缩小器的公式了。

集成运算同相缩小器和反相缩小器挑选

运算缩小器能够接成同相缩小也能够接成反相缩小，那利用同相缩小好仍是反相缩小好呢？咱们先来看同相缩小和反相缩小的区分：

同相缩小器

长处：输出阻抗和运放的输出阻抗相称，靠近无限大

错误谬误：缩小电路不虚地，是以有较大的共模电压，抗搅扰才能绝对较差，利用时请求运放有较高的共模按捺比，别的一个小错误谬误便是缩小倍数只能大于1；

反相缩小器

长处：两个输出端电位一直类似为零（同相端接地，反相端虚地），只要差模旌旗灯号，抗搅扰才能强；

错误谬误：输出阻抗很小，即是旌旗灯号到输出真个串连电阻的阻值。

别的便是两者的增益计算公式差别，相位相反

因而可知，对照它们要在以下几个方面：输出输出阻抗，共模的抗搅扰

1、同相缩小器的输出阻抗和运放的输出阻抗相称，靠近无限大，同相缩小器的输出电阻取值巨细不影响输出阻抗；

而反相缩小器的输出阻抗即是旌旗灯号到输出真个串连电阻的阻值。是以当请求输出阻抗很高的时辰就应挑选同相缩小器。

2、同相缩小器的输出旌旗灯号规模受运放的共模输出电压规模的限定，反相缩小器则无此限定。

是以若是请求输出阻抗不高且相位无请求时，首选反相缩小，由于反相缩小只存在差模旌旗灯号，抗搅扰才能强，能够获得更大的输出旌旗灯号规模。

3、在设想中请求缩小倍数不异的环境下尽可能挑选数值小的电阻共同，如许能够减小输出偏置电流的影响和散布电容的影响。若是很计算功耗，则要在电阻数值方面折衷。
